Kia Picanto (JA): Gebläse / Einlaß-Stellglied

Kia Picanto (JA) Reparaturanleitung / Heizung, Lüftung und Klimaanlage / Gebläse / Einlaß-Stellglied

Bauteile und bauteile-Übersicht

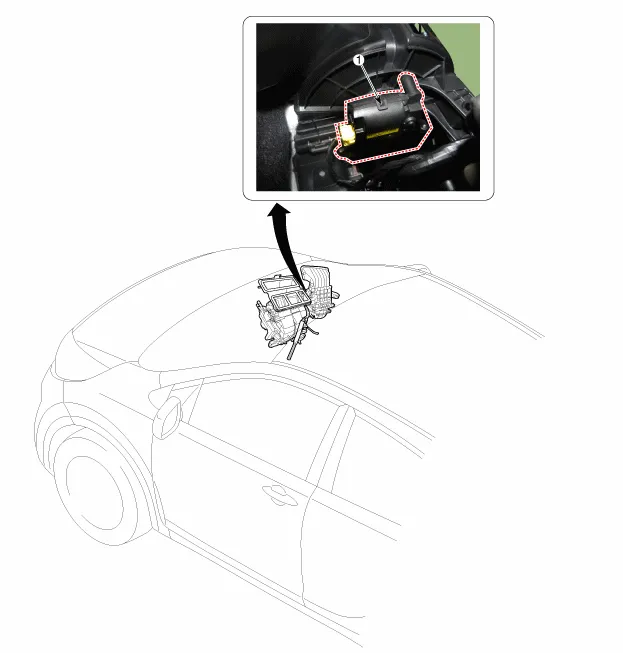

BAUTEILE-ÜBERSICHT

1. Frischluft/Umluft-Stellantrieb

Beschreibung und bedienung

Beschreibung

1.	Der Frischluft/Umluft-Stellantrieb befindet sich an der Heizungseinheit.

2.	Er reguliert die Einlass-Klappe mittels der Signale aus dem Steuergerät.

3.	Beim Drücken des Frischluft/Umluft-Schalters wechselt der Modus zwischen Umluftmodus und Frischluftzufuhr.

Reparaturverfahren

PRÜFUNG

1.	Zündung "AUS".

2.	Stecker des Frischluft/Umluft-Stellantriebs abziehen.

3.	Überprüfen, ob der Stellantrieb die Stellung "Umluft" einnimmt, wenn 12 V an Klemme 3 und Masse an Klemme 4 angelegt wird.

Sicherstellen, dass der Frischluft/Umluft-Stellantrieb in der Frischluft-Stellung arbeitet, wenn die Klemmen umgepolt werden.

1. -
2. -
3. Frischluft
4. Sensor (+5 V)

5. Feedback-Signal
6. Sensormasse
7. Umluft

AUS- UND EINBAU

1.	Batteriemassekabel abklemmen.

2.	Aufprallpolster-Hauptteil ausbauen. (Siehe Karosserie - "Hauptarmaturenbrett")

3.	Steckverbinder (A) abziehen und dann den Einlass-Stellantrieb (B) nach dem Lösen der Befestigungsschraube ausbauen.

4.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
