Kia Picanto (JA): Airbag-modul / Seitenairbagmodul (SAB)

Kia Picanto (JA) Reparaturanleitung / Rückhaltesystem / Airbag-modul / Seitenairbagmodul (SAB)

Beschreibung und bedienung

Beschreibung

Die Seiten-Airbags (SAB) befinden sich im Vordersitz und schützen Fahrer und Beifahrer vor Gefahren bei einem Seitenaufprall. Das SRSCM trifft die Entscheidung über das Entfalten der Seitenairbags auf der Basis der Signale der Seitenaufprallsensoren (SIS).

Niemals den Widerstand eines Airbagmoduls (Zündkapsel) direkt messen, auch nicht mit spezifiziertem Prüfgerät. Wenn der Stromkreis-Widerstand mit einem Messgerät geprüft wird, kann es zur unbeabsichtigten Auslösung des Airbags kommen, was zu schweren Verletzungen führen kann.

Bauteile und bauteile-Übersicht

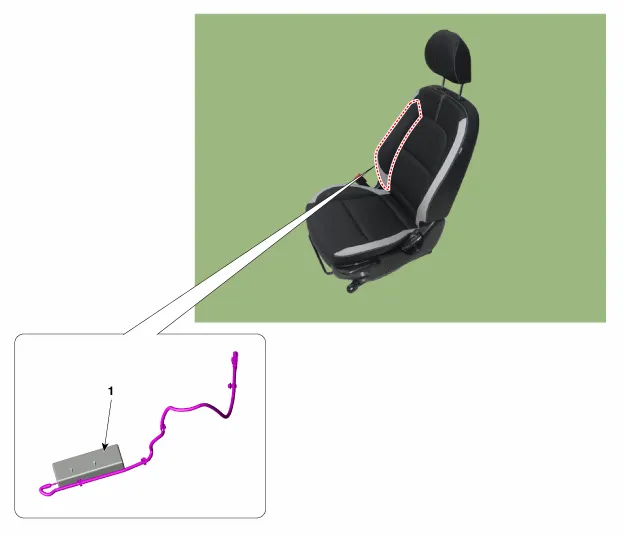

BAUTEILE-ÜBERSICHT

1. Seitenairbag (SAB)

Reparaturverfahren

AUS- UND EINBAU

Batteriemassekabel abklemmen.

Nach dem Abziehen der Kabel mindestens 30 Sekunden warten.

Sitzlehnenbezug abnehmen.

(Siehe Karosserie - "Vordersitzlehnenbezug")

Falsche Anbringung des Vordersitzlehnenbezugs, sodass es die Seitenairbags nicht normal ausgelöst werden können und es zu Problemen mit der Vordersitz-Rückenlehne kommt. Sicherstellen, dass der Sitzlehnenbezug korrekt angebracht wird.

Seitenairbagmodul (A) ausbauen.

Anzugsdrehmoment:

6,0 - 8,0 Nm (0,6 - 0,8 kgm)

4.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
