Kia Picanto (JA): Schaltgetriebesystem / Rückfahrscheinwerferschalter

Kia Picanto (JA) Reparaturanleitung / Schaltgetriebesystem / Rückfahrscheinwerferschalter

Technische daten

Technische Daten

Pos.	Spezifizierte Stellung
Typ	EIN/AUS
BETRIEBSBEDINGUNG	Rückwärtsgang
Betriebsspannung	10V ~ 15V
Betriebstemperaturen	-30 °C bis 100 °C

Bauteile und bauteile-Übersicht

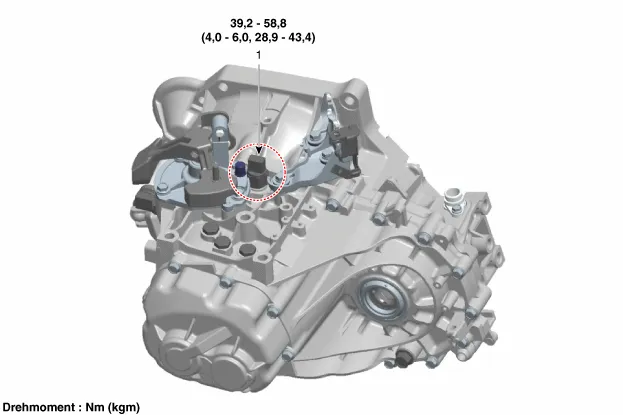

BAUTEILE-ÜBERSICHT

1. Rückfahrscheinwerferschalter

Beschreibung und bedienung

Beschreibung

•	Erkennt das Einlegen des Rückwärtsgangs.

•	Wird der Rückwärtsgang eingelegt, schaltet der Rückwärtsgangmitnehmer den Rückfahrleuchtenschalter durch Drücken auf die Schalterwelle ein.

Reparaturverfahren

PRÜFUNG

1.	Batterie und Batteriehalter aus dem Fahrzeug ausbauen. G 1,0 T-GDI KAPPA (Siehe Motorelektrik - "Batterie")

2.	Stecker (A) des Rückfahrscheinwerfersschalter abziehen.

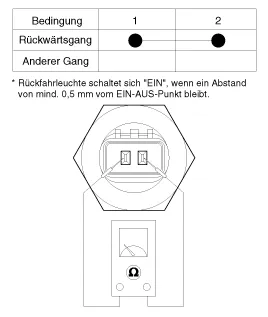

3.	Auf Durchgang zwischen Strom- und Signalklemme prüfen.

Ausbau

1.	Batterie und Batteriehalter aus dem Fahrzeug ausbauen. G 1,0 T-GDI KAPPA (Siehe Motorelektrik - "Batterie")

2.	Stecker (A) des Rückfahrscheinwerfersschalter abziehen.

Rückfahrscheinwerferschalter (A) ausbauen.

Anzugsdrehmoment:

39,2 ~ 58,9 Nm (4,0 ~ 6,0 kgm)

Einbau

1.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

Der Rückfahrleuchtenschalter muss durch einen neuen ersetzt werden. (Nicht wiederverwenden.)
