Kia Picanto (JA): ESC-System (Elektronische Stabilitätssteuerung) / Notsignalsystem

Kia Picanto (JA) Reparaturanleitung / Bremsanlage / ESC-System (Elektronische Stabilitätssteuerung) / Notsignalsystem

Beschreibung und bedienung

Beschreibung

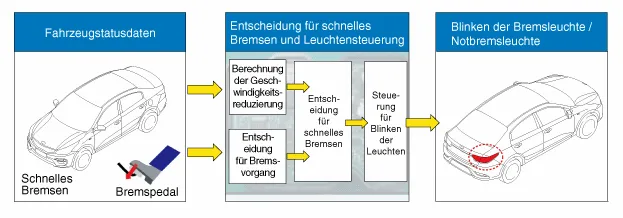

Einführung des Vollbremswarnsystems (ESS)

Im Fall einer Vollbremsung blinken die Bremsleuchten oder die Blinker, um den nachfolgenden Verkehr zu warnen.

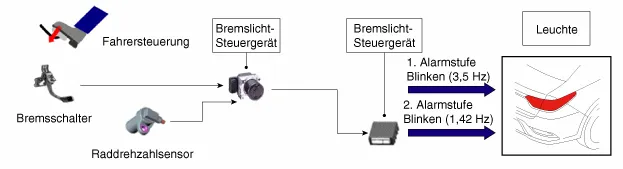

Grundfunktion (Blinken der Bremsleuchte/Warnblinkerleuchte)

–	Betriebsbedingung: Bei einer Vollbremsung oder aktiviertem ABS oberhalb einer bestimmten Geschwindigkeit

–	Freigabebedingung: Nach Ende der Vollbremsung oder Aufhebung des ABS-Betriebs

Zusatzfunktion (Aktivierung der Blinkerleuchten)

–	Betriebsbedingung: Vollbremsung bei niedriger Geschwindigkeit

–	Freigabebedingung: Freigabe beim Anfahren

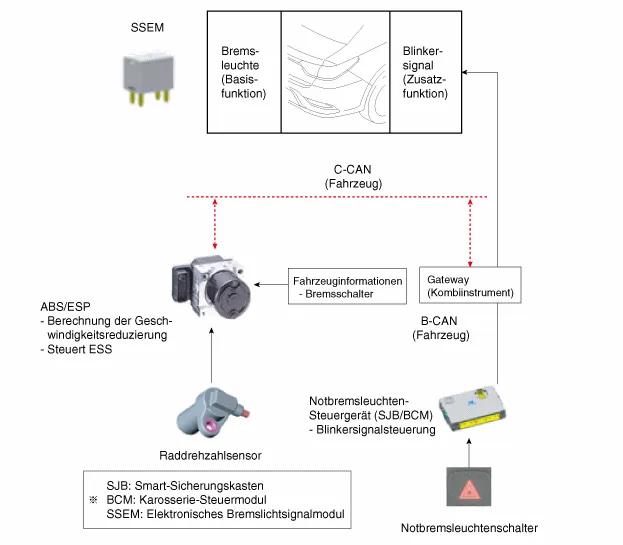

Systemkonfiguration

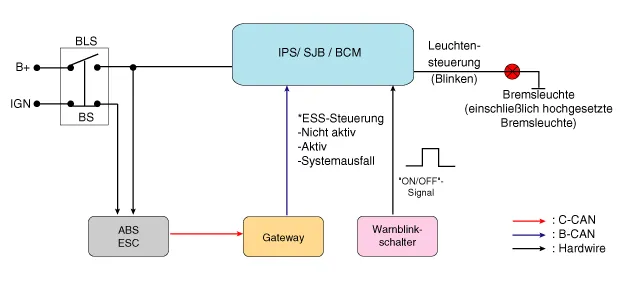

ESS-Schaltplan

Reparaturverfahren

PRÜFUNG

EIN /AUS-Schalter für die AEB-Funktion im USM (Benutzer-Einstellmenü), werksseitig auf EIN gestellt.

Bei eingeschalteter Zündung den Einschaltzustand standardmäßig aufrechterhalten.

Das spiegelt nicht die Fahrereinstellungen beim nächsten Einschalten der Zündung wider. Wird die ESC-Funktion ausgeschaltet, wird auch die AEB-Funktion ausgeschaltet.

–	Der EIN /AUS-Schalter für die AEB-Funktion im USM (Benutzer-Einstellmenü) wird werksseitig auf EIN gestellt.

–	Bei eingeschalteter Zündung bleibt sie an, aber die Einstellungen des Fahrers werden gelöscht, wenn die Zündung wieder eingeschaltet wird.

–	Bei ausgeschalteter ESC ist das AEB-System ebenfalls ausgeschaltet.

Ausbau

AEB-Radar

1.	Zündung ausschalten und Minuskabel (-) der Batterie abklemmen.

2.	Die vordere Stoßfängerabdeckung abnehmen. (Siehe Karosserie - Vordere Stoßfängerabdeckung)

3.	Schrauben an der AEB-Einheit lösen und dann die AEB-Einheit ausbauen.

Einbau

1.	Der Einbau erfolgt in umgekehrter Reihenfolge des Ausbaus

2.	AEB-Variantencodierung durchführen

3.	AEB-Radar ausrichten.
