Kia Picanto (JA): Motor- und getriebeeinehit / Motoraufhängung

Kia Picanto (JA) Reparaturanleitung / Motormechanik / Motor- und getriebeeinehit / Motoraufhängung

Bauteile und bauteile-Übersicht

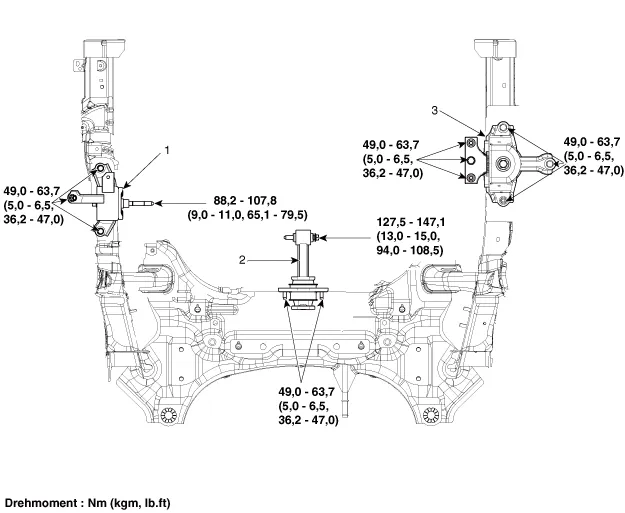

BAUTEILE-ÜBERSICHT

1 Motorträger
2. Stützlagerhalterung
3. Halterung der Getriebebefestigung

Reparaturverfahren

Ein- und Ausbau.

Motoraufhängung

1.

Untere Motorraumabdeckung und Abdeckung auf der rechten Motorraumseite abnehmen.

(Siehe Motor und Getriebe - "Untere Motorraumabdeckung")

2.

Ausgleichsbehälter ausbauen.

(Siehe Kühlsystem - "Ausgleichsbehälter")

3.

Wagenheber zur Abstützung des Motors an der oberen Ölwannenkante ansetzen.



Einen Gummiblock zwischen Wagenheber und Ölwanne legen.
4.

Motorträger (A) ausbauen.

Anzugsdrehmoment:

49,0 ~ 63,7 Nm (5,0 ~ 6,5 kgm)

5.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

Rollstangenklammer

1.

Untere Motorraumabdeckung abbauen.

(Siehe Motor und Getriebe - "Untere Motorraumabdeckung")

2.

Ladeluftkühler-Einlassschläuche und -leitung (A) ausbauen.

Anzugsdrehmoment

Schraube, Schlauchschelle:

4,9 ~ 6,9 Nm (0,5 ~ 0,7 kgm)

(Falls mit einer Kappe versehen, Anziehen bis sich die Kappe gelöst hat.)

Befestigungsschraube, Leitung :

18,6 ~ 23,5 Nm (1,9 ~ 2,4 kgm)

3.

Halterung (A) entfernen.

Anzugsdrehmoment

Schraube (B): 127,5 - 147,1 Nm (13,0 - 15,0 kgm)

Schraube (C): 49,0 ~ 63,7 Nm (5,0 ~ 6,5 kgm)

4.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

Getriebehalterung

1.

Batterie und Batterieträger ausbauen.

(Siehe Kapitel EE - "Batterie")

2.

Untere Motorraumabdeckung und Abdeckung auf der linken Motorraumseite abnehmen.

(Siehe Motor und Getriebe - "Untere Motorraumabdeckung")

3.

Heber an der Getriebekante ansetzen.
4.

Dichtung des Getriebeseitenblechs (A) entfernen.
5.

Getriebe-Befestigungsschrauben (A) lösen.

Anzugsdrehmoment:

88,2 ~ 107,8 Nm (9,0 ~ 11,0 kgm)

6.

Die Getriebehalterung (A) abnehmen.

Anzugsdrehmoment:

49,0 ~ 63,7 Nm (5,0 ~ 6,5 kgm)

7.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
