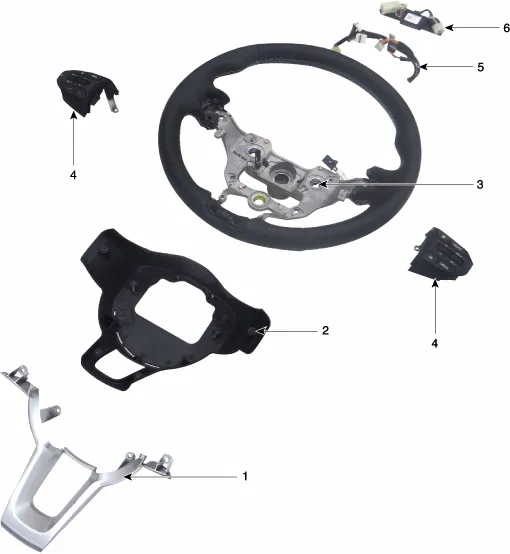

| BAUTEILE-ÜBERSICHT |

| 1. Einfassung
2. Untere Abdeckung 3. Lenkrad |
4. Fernbedienungsschalter
5. Verkabelung 6. Lenkradheizungssteuergerät |
| Ausbau |
| 1. |
Batteriemassekabel abklemmen. |
| 2. |
Lenkrad so drehen, dass die Vorderräder gerade nach vorne ausgerichtet sind. |
| 3. |
Das Fahrerairbag-Modul ausbauen. (Siehe Rückhaltesystem - "Fahrer-Airbag-Modul (DAB) und Wickelfeder") |
| 4. |
Schraube der Lenkradsperre (A) lösen, dann den Wickelfeder-Steckverbinder (B) abziehen.
|
| ZERLEGUNG |
| 1. |
Untere Lenkradabdeckung lösen.
|
| 2. |
Schraube der Lenkradfernbedienungssteuerung lösen und Steckverbinder der Fernbedienung abziehen.
|
| 3. |
Befestigungsschraube lösen, dann die Blende abnehmen.
|
| 4. |
Steckverbinder des Heizungssteuergeräts abziehen.
|
| 5. |
Befestigungsschraube des Heizungssteuergeräts lösen und Heizungssteuergerät ausbauen.
|
| 6. |
Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus. |
