| BAUTEILE-ÜBERSICHT |
[Kappa 1,0 MPI / FFV, Kappa 1,2 MPI]

| 1. Kupplungspedal |
2. Kupplungszug |
[Kappa 1,0 T-GDI]

| 1. Kupplungspedal 2. Zündschloss- und Kupplungsschalter 3. Hauptzylinder |
4. Kupplungsregler 5. Kupplungsleitung |
| AUS- UND EINBAU |
[Kappa 1,0 MPI / FFV, Kappa 1,2 MPI]
| 1. |
Zündung ausschalten und Minuskabel (-) der Batterie abklemmen. |
| 2. |
Einstellmutter (A) des Kupplungsseilzugs lösen, dann den Kupplungsseilzug abtrennen.
|
| 3. |
Untere Armaturenbrettverkleidung abbauen. (Siehe Karosserie - "Untere Armaturenbrettverkleidung") |
| 4. |
Sicherungskasten ausbauen. (Siehe Karosserieelektrik - "Sicherungskasten (Beifahrerfußraum)") |
| 5. |
Steckverbinder (A) des Kupplungsschalters und des Zündschlossschalters abziehen.
|
| 6. |
Auf das Kupplungspedal treten, dann den Kupplungsseilzug (A) entfernen.
|
| 7. |
Muttern (A) lösen und Kupplungspedal ausbauen.
|
| 8. |
Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus. |
[Kappa 1,0 T-GDI]
| 1. |
Zündung ausschalten und Minuskabel (-) der Batterie abklemmen. |
| 2. |
Untere Armaturenbrettverkleidung abbauen. (Siehe Karosserie - "Untere Armaturenbrettverkleidung") |
| 3. |
Sicherungskasten ausbauen. (Siehe Karosserieelektrik - "Sicherungskasten (Beifahrerfußraum)") |
| 4. |
Zündschloss- und Kupplungsschalter-Steckverbinder abklemmen.
|
| 5. |

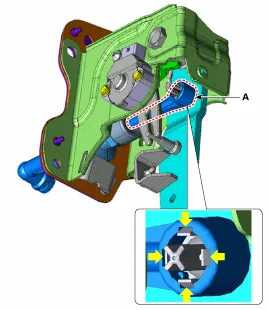

Druckstangenende (A) vom Kupplungspedal entfernen.
|
| 6. |
Batterie ausbauen. G 1,0 T-GDI KAPPA (Siehe Motorelektrik - "Batterie") |
| 7. |
Das ECM herausnehmen. G 1,0 T-GDI KAPPA (Siehe Motorsteuerung/Kraftstoffsystem - "Motorsteuermodul (ECM)") |
| 8. |
Den Stift (C) entfernen, dann Behälterschlauch (A) und Kupplungsrohr (B) vom Kupplungsgeberzylinder abtrennen.
|
| 9. |
Kupplungsgeberzylinder (A) im Uhrzeigersinn ausschrauben.
|
| 10. |
Befestigungsmuttern (A) lösen, dann Kupplungspedal (B) entfernen.
|
| 11. |
Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus. |
