Kia Picanto (JA): Baugruppe Antriebswelle / Kugelgelenk-Faltenbalg

Kia Picanto (JA) Reparaturanleitung / Antriebswellen und Achsen / Baugruppe Antriebswelle / Kugelgelenk-Faltenbalg

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

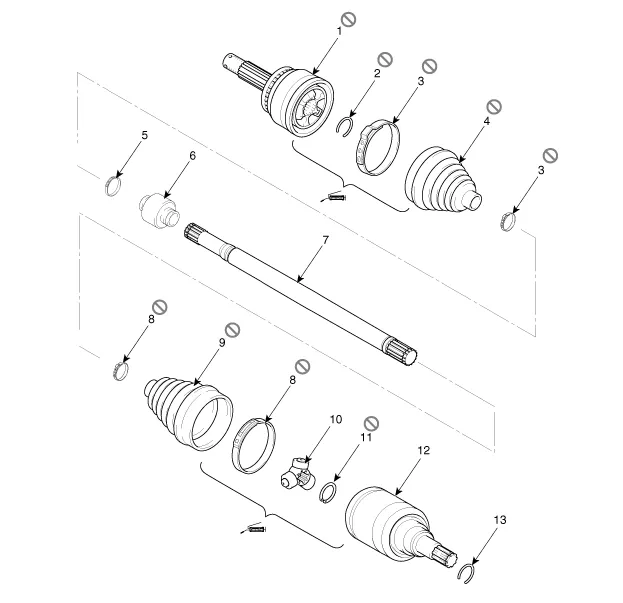

(RECHTS)

1. Kugelgelenk
2. Clip
3. Faltenbalgschelle (Kugelgelenk)
4. BJ-Faltenbalg

5. Schwingungsdämpferschelle
6. Schwingungsdämpfer
7. Welle
8. TJ-Faltenbalgschelle

9. TJ-Faltenbalg
10. Tripodegelenk
11. Sprengring
12. TJ-Gehäuse

13. Sprengring

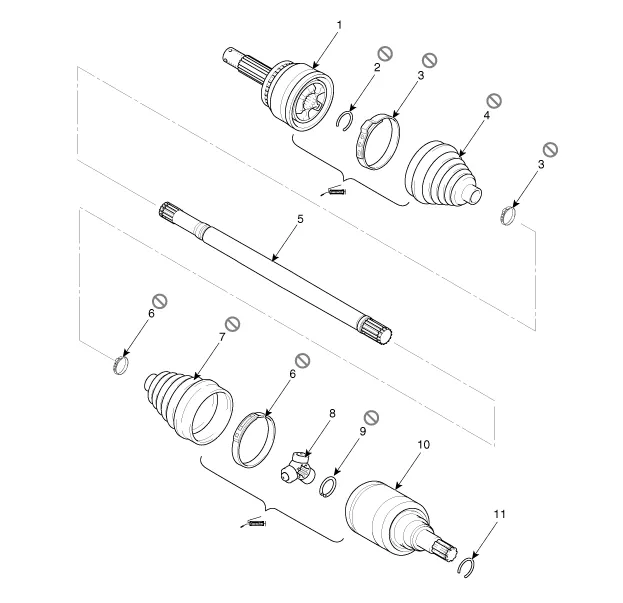

(LINKS)

1. Kugelgelenk
2. BJ-Sprengring
3. Faltenbalgschelle (Kugelgelenk)
4. BJ-Faltenbalg

5. Welle
6. TJ-Faltenbalgschelle
7. TJ-Faltenbalg
8. Zapfenkreuz

9. Sprengring
10. TJ-Gehäuse
11. Sprengring

Reparaturverfahren

AUS- UND EINBAU

1.	Vordere Antriebswelle entfernen. (Siehe Antriebswelle - "Vordere Antriebswelle")

2.	TJ-Gelenk ausbauen. (Siehe Antriebswelle - "TJ-Gelenk")

3.	Schwingungsdämpfer ausbauen. (Siehe Antriebswelle - "Dynamische Dämpfer")

4.	BJ-Faltenbalgschellen (A) mit einer Zange oder einem Flachschraubendreher (-) entfernen.

5.	BJ-Faltenbalg entfernen.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Kugelgelenk (BJ) nicht zerlegen.

•	Auf die Antriebswellenlager Spezialfett auftragen. Durch keine andere Fettsorte ersetzen.

•	Ausgebaute Faltenbalgschellen beim Einbau immer durch neue Schellen ersetzen.

7.	Vordere Ausrichtung überprüfen. (Siehe Radaufhängung - "Radeinstellung")
