Kia Picanto (JA): Taste Motor-Startsystem / ESCL (Elektronische Lenksäulensperre)

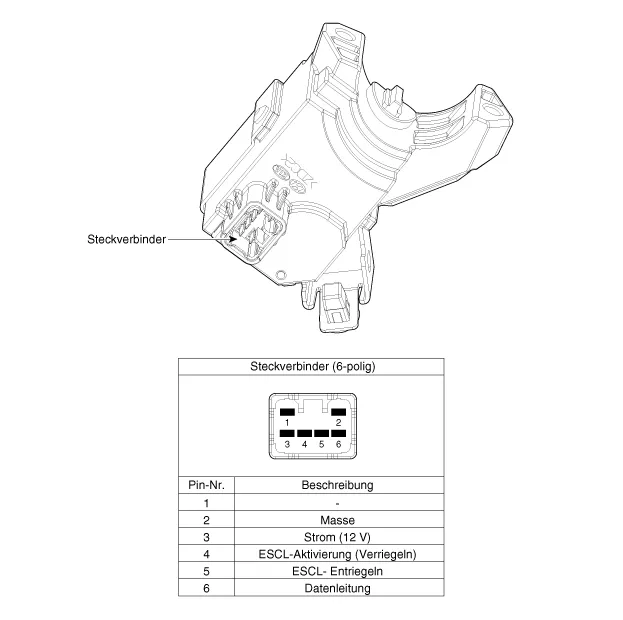

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

Reparaturverfahren

Ausbau
1.

Batteriemassekabel abklemmen.

2.

Untere Armaturenbrettverkleidung abbauen.

(Siehe Karosserie - "Untere Armaturenbrettverkleidung")

3.

Obere und untere Lenksäulenverkleidungen abnehmen.

(Siehe Karosserie - "Lenksäulenverkleidung")

4.

Den Steckverbinder (A) der elektronischen Lenksäulensperre abziehen.

5.

Die elektronische Lenksäulensperre (A) ausbauen.

(Siehe Kapitel Lenkung - "Lenksäule und Lenkwelle")

Einbau
1.

Die elektronische Lenksäulensperre montieren.



Scherbolzen nicht wieder verwenden.

Bei Einbau der neuen Scherbolzen in die elektronische Lenksäulenverriegelung die Scherbolzen so lange festziehen, bis der Kopf abgeschert ist.

Anzugsdrehmoment:

7,0 ~ 13,0 Nm (0,7 ~ 1,3 kgm)

2.

Die Lenksäule montieren.

3.

Untere Armaturenbrettverkleidung einbauen.
