Bauteile und bauteile-Übersicht

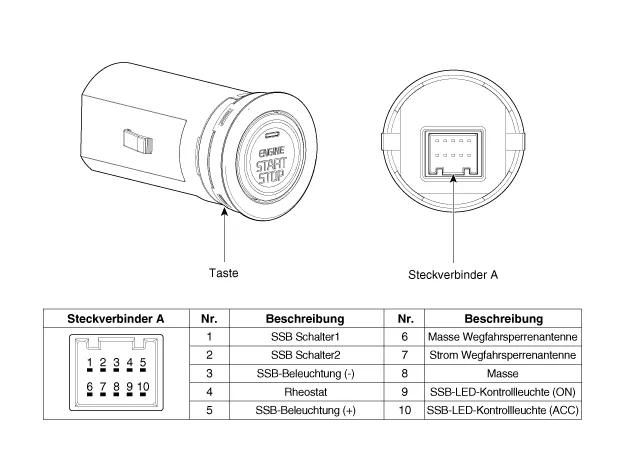

BAUTEILE-ÜBERSICHT

Reparaturverfahren

Ausbau

1.	Batteriemassekabel abklemmen.

2.	Untere Armaturenbrettverkleidung abbauen. (Siehe Karosserie - "Untere Armaturenbrettverkleidung")

3.	Untere Lenksäulenverkleidung abnehmen. (Siehe Karosserie - "Lenksäulenverkleidung")

4.	Motorstartknopf (A) ausbauen, indem von innen mit der Hand darauf gedrückt wird.

5.	Steckverbinder der Start-/Stopp-Taste (A) abziehen.

Einbau

1.	Steckverbinder des Motorstartknopfes anschließen.

2.	Die Start-/Stopp-Taste einbauen.

3.	Die untere Lenksäulenverkleidung montieren.

4.	Untere Armaturenbrettverkleidung einbauen.

5.	Minuspol (-) der Batterie anschließen.
