Kia Picanto (JA): Karosserie (Innen und Außen) / Bodenteppich

Kia Picanto (JA) Reparaturanleitung / Karosserie (Innen und Außen) / Bodenteppich

Bauteile und bauteile-Übersicht

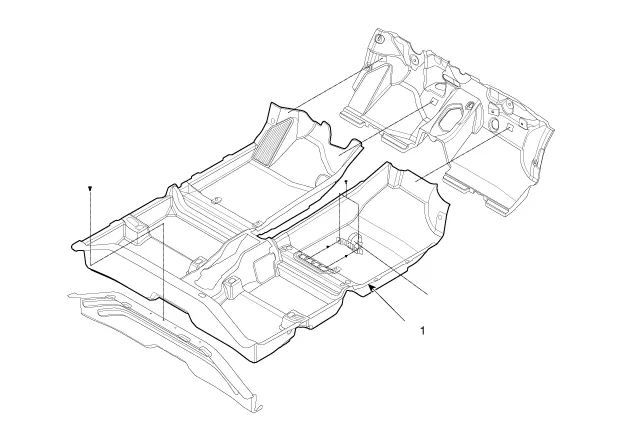

BAUTEILE-ÜBERSICHT

1. Bodenteppich

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Darauf achten, die Verkleidung und die Bleche nicht zu verbiegen oder zu zerkratzen.

1.	Komplette vordere Konsoleneinheit ausbauen. (Siehe Bodenkonsole - "Bodenkonsoleneinheit")

2.	Gaspedal ausbauen. (Siehe Motorsteuerung - "Gaspedalsensor (APS)")

3.	Vordersitz ausbauen. (Siehe Vordersitz - "Vordersitzeinheit")

4.	Bauen Sie die Rücksitzeinheit aus. (Siehe Rücksitz - "Rücksitzeinheit")

5.	Vordere Türeinstiegsverkleidung (A) mit einem Ausbauwerkzeug entfernen.

6.	Motorhauben-Entriegelungsgriff (A) mit einem Abzieher ausbauen.

7.	Windlaufseitenverkleidung (A) mit einem Ausbauwerkzeug entfernen.

8.	Schrauben lösen, dann Hintertüreinstiegsverkleidung (A) ausbauen.

9.	Sicherheitsgurt (B) vom EFD-System (A) abziehen.

10.	Untere B-Säulenverkleidung (A) mit einem Abzieher ausbauen.

11.	Kofferraumbrett (A) ausbauen.

12.	Hintere Querverkleidung (A) herausnehmen.

13.

Befestigungsschraube lösen, dann untere Verankerung des Rücksitzgurts (A) abtrennen.

Anzugsdrehmoment:

39,2 ~ 53,9 Nm (4,0 ~ 5,5 kgm)

14.	Schrauben lösen und Rücksitzklapphalterung (A) ausbauen.

15.	Befestigungsschrauben lösen, dann Kofferraumseitenverkleidung (A) entfernen.

16.	Steckverbinder (A) der Gepäckraumleuchte abziehen.

17.	Den Bodenteppich (A) ausbauen.

18.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Steckerverbindung prüfen

•	Beschädigte Clips auswechseln.
