Kia Picanto (JA): AVN-System / AVN(Audio Video Navigation)-Haupteinheit

Kia Picanto (JA) Reparaturanleitung / Automatische Lichtsteuerung (AUTO-Licht) / AVN-System / AVN(Audio Video Navigation)-Haupteinheit

Bauteile und bauteile-Übersicht

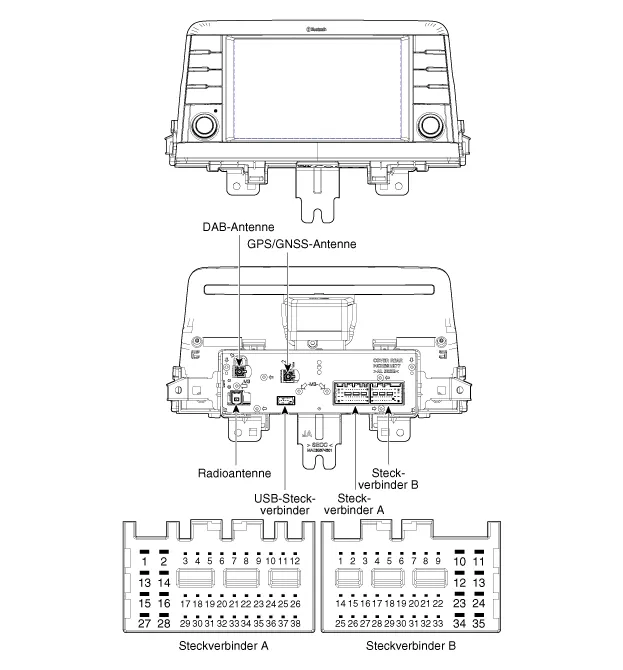

BAUTEILE-ÜBERSICHT

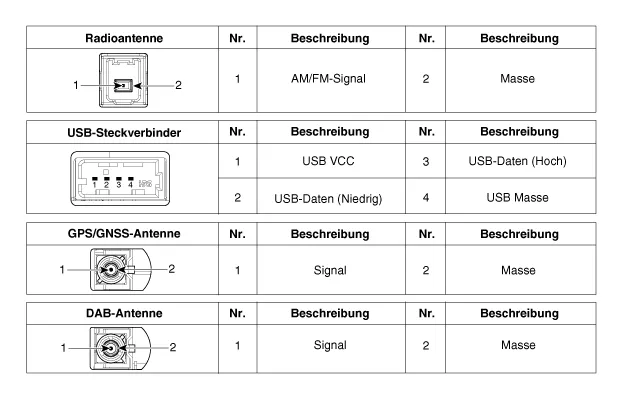

BELEGUNG DER STECKERKLEMMEN

Nr.	STECKER A	STECKER B
1	Lautsprecher (-) der linken Hintertür	-
2	Lautsprecher (-) der linken Hintertür	MIC (-)
3	-	-
4	-	-
5	-	Antennenstrom
6	Kamera Strom	Beleuchtung (-)
7	Videokamera	Ausführung ohne E-Call: - Ausführung mit E-Call: Multimedia-CAN (High)
8	-	-
9	-	Ausgangssignal ALT links (+)
10	AUX Audio, Eingang rechts	Batterie (+)
11	AUX_Detect	Batterie (+)
12	Fernbedienung des Lenkrads	Masse
13	Lautsprecher (-) der linken Vordertür	Masse
14	Lautsprecher (-) der linken Vordertür	-
15	Lautsprecher (+) der rechten Vordertür	MIC (-)
16	Lautsprecher (+) der rechten Vordertür	-
17	-	-
18	-	-
19	-	Standard: Masse Option: Beleuchtung (-)
20	Kamerastrom Masse	Ausführung ohne E-Call: - Ausführung mit E-Call: Multimedia-CAN (Low)
21	Masse Videokamera	-
22	-	ACC
23	-	-
24	AUX Audio, Eingang links	-
25	AUX Audio Masse	Rückwärtsgang
26	Lenkrad-Fernbedienung (Masse)	Tür öffnen
27	Lautsprecher (+) der rechten Hintertür	Türentriegelungsstatus
28	Lautsprecher (+) der rechten Hintertür	Feststellbremse
29	-	P Position
30	-	AUTO Licht
31	-	-
32	-	-
33	Masse Kameraabschirmung	IGN1
34	-	-
35	-	-
36	-
37	-
38	Fahrzeuggeschwindigkeit

Reparaturverfahren

Ausbau

•	Darauf achten, dass obere Mittelkonsolenblende und andere Bauteile nicht verkratzt werden.

•	Schraubendreher oder Abzieher vor Beginn der Arbeiten mit Klebeband umwickeln.

•	Während Ein-/Ausbau vorsichtig vorgehen, dass es leicht zu Verschmutzung durch Schmiermittel und Öl kommen kann.

1.	Batteriemassekabel abklemmen.

2.	Mittlere Instrumentenabdeckung entfernen. (Siehe Karosserie - "Mittelkonsolenblende")

3.	Befestigungsschrauben und -mutter lösen, dann AVN-Haupteinheit (A) ausbauen.

4.	Die AVN-Haupteinheit ausbauen, nachdem zuvor Steckverbinder und Antennenkabel (A) abgezogen wurden.

Einbau

1.	Steckverbinder und Kabel an der AVN-Haupteinheit anschließen, dann AVN-Haupteinheit einbauen.

2.	Instrumentenabdeckung einbauen.

3.	Minuspol (-) der Batterie anschließen.

•	Sicherstellen, dass die Kabel und Stecker richtig angeschlossen sind.

•	AVN-System auf normale Funktion prüfen.
