Kia Picanto (JA): Kühlsystem / Ausgleichsbehälter

Kia Picanto (JA) Reparaturanleitung / Motormechanik / Kühlsystem / Ausgleichsbehälter

Bauteile und bauteile-Übersicht

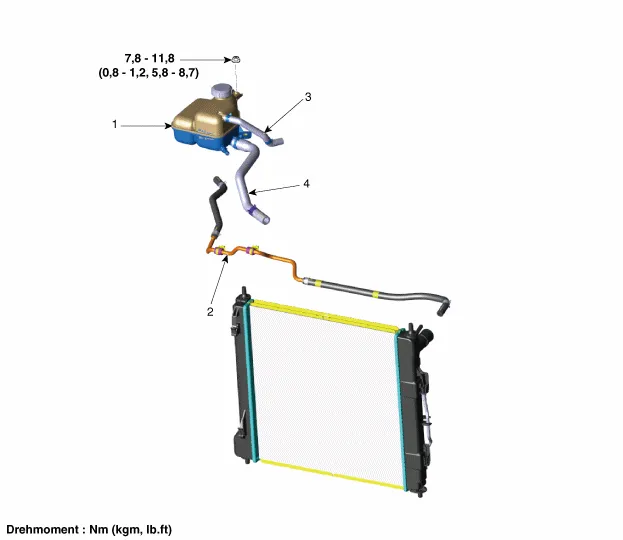

BAUTEILE-ÜBERSICHT

1. Ausgleichsbehälter
2. Ausgleichsbehälterschlauch und -leitung

3. Turbolader-Wasserablassschlauch
4. Kühlmittelrücklaufschlauch

Reparaturverfahren

Ein- und Ausbau.

1.	Ausgleichsbehälterschlauch (A) abtrennen und dann das Kühlmittel aus dem Ausgleichsbehälter ablassen.

2.	Kühlmittelrücklaufschlauch (B) und Kühlmittelablassschlauch des Turboladers (C) abtrennen.

Ausgleichsbehälter (B) abnehmen.

Anzugsdrehmoment:

7,8 ~ 11,8 Nm (0,8 ~ 1,2 kgm)

4.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

5.	Kühlsystem mit Kühlmittel befüllen.
