Kia Picanto (JA): Kühlsystem / Kühlerlüfter

Kia Picanto (JA) Reparaturanleitung / Motormechanik / Kühlsystem / Kühlerlüfter

Bauteile und bauteile-Übersicht

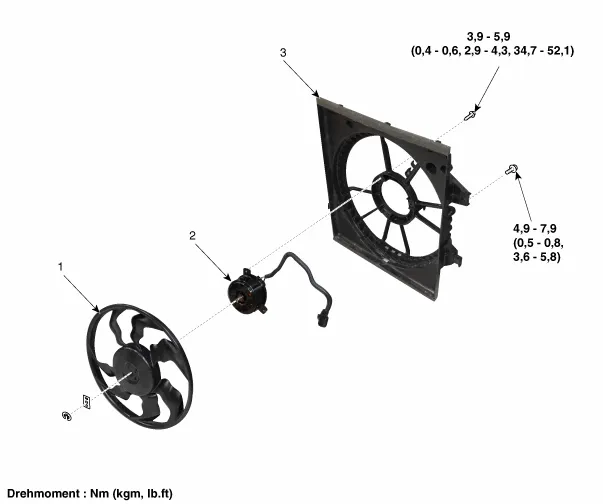

BAUTEILE-ÜBERSICHT

1. Kühlerlüfter
3. Kühllüftermotor

3. Kühllüfterverkleidung

Technische daten

Technische Daten

Pos.	SPEZIFIKATION
Lüfterausführung	Abzieher
Lüfter-Geschwindigkeitssteuerung	EIN → AUS
Luftmasse (㎥/h)	1570 - 8% min.
Lüfterdrehzahl (1/min)	1.960 ± 8%
Strom(A)	10,0 + 10% max.

Beschreibung und bedienung

Beschreibung

[Klimaanlagen-Ausführung]

Der Kühlerlüfter arbeitet in 2 Stufen (HIGH/LOW). Das Motorsteuermodul (ECM) steuert den Kühlerlüfter entsprechend Kühlmitteltemperatur, Fahrzeuggeschwindigkeit und Betrieb der Klimaanlage.

[Ausführung ohne Klimaanlage]

Der Kühlerlüfter arbeitet in 1 Stufe (HIGH). Das Motorsteuermodul (ECM) steuert den Kühlerlüfter entsprechend Kühlmitteltemperatur, Fahrzeuggeschwindigkeit und Betrieb der Klimaanlage.

Schematische darstellungen

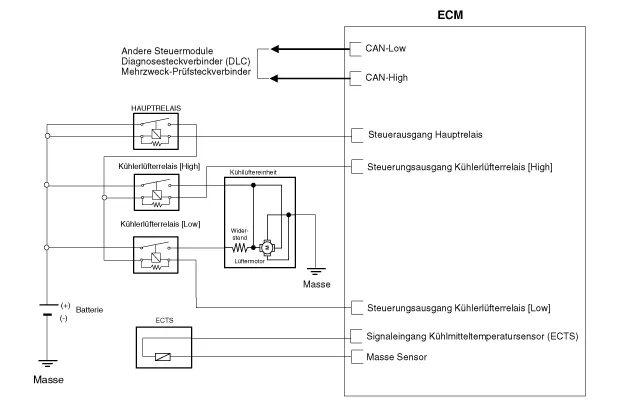

Schaltplan

Reparaturverfahren

Ein- und Ausbau.

1.	Kühler abbauen. (Siehe Kühlsystem - "Kühler")

Kühlerlüfter (A) vom Kühler abbauen.

Anzugsdrehmoment:

4,9 ~ 7,9 Nm (0,5 ~ 0,8 kgm)

3.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

ZERLEGUNG

1.	Kühlerlüfter (A) aus der Kühlerlüftereinheit ausbauen.

Lüftermotor (A) von der Kühlerlüfterverkleidung abbauen.

Anzugsdrehmoment:

3,9 - 5,9 Nm (0,4 - 0,6 kgm)

3.	In der umgekehrten Reihenfolge zusammenbauen und Hinweise zum Zusammenbau beachten.

PRÜFUNG

Lüftermotor

1.	Lüftermotor-Kabelstecker abklemmen.

2.	Batteriespannung an die positive Klemme (+) anlegen und Masse an die negative Klemme (-) anschließen.

3.	Sicherstellen, dass der Lüftermotor einwandfrei funktioniert.
