Kia Picanto (JA): Zündsystem / Zündspule

Kia Picanto (JA) Reparaturanleitung / Motorelektrik / Zündsystem / Zündspule

Beschreibung und bedienung

Beschreibung

Eine Zündspule ist eine Induktionsspule in einem Motorzündsystem, dass die niedrige Spannung der Batterie in die Hochspannung umwandelt, die benötigt wird, einen elektrischen Funken in den Zündkerzen zu erzeugen, damit der Kraftstoff entzündet werden kann. Zündspulen verfügen über einen internen Widerstand, wohingegen andere einen Widerstandsdraht oder einen externen Widerstand dafür verwenden, den Strom von der 12-V-Versorgung der Batterie in die Spule zu begrenzen.

Schematische darstellungen

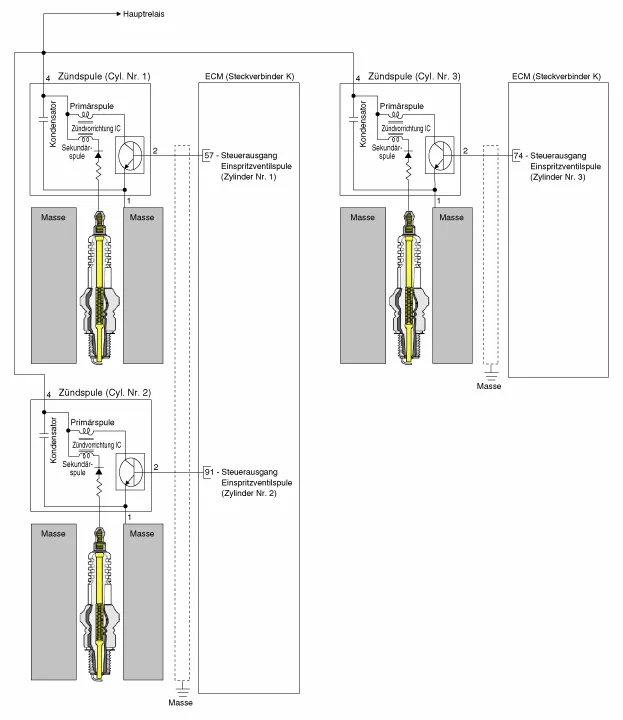

Schaltplan

(A/T)

(M/T)

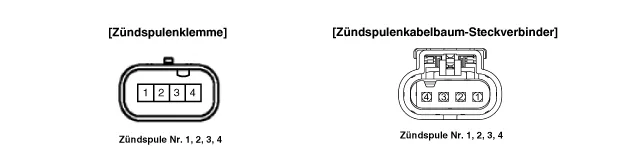

Steckverbinder-Ansichten

Zündspule Klemmenfunktion

(A/T)

Zündspule (Zylinder Nr. 1)

Pin-Nr.	Beschreibung	ANGESCHLOSSEN AN
1	Masse	FAHRWERK
2	Steuerausgang Zündspule Nr. 1	ECM K(57)
3	-
4	Batteriestrom (B+)	HAUPTRELAIS

Zündspule (Zylinder Nr. 2)

Pin-Nr.	Beschreibung	ANGESCHLOSSEN AN
1	Masse	FAHRWERK
2	Steuerausgang Zündspule Nr. 2	ECM K(91)
3	-
4	Batteriestrom (B+)	HAUPTRELAIS

Zündspule (Zylinder Nr. 3)

Pin-Nr.	Beschreibung	ANGESCHLOSSEN AN
1	Masse	FAHRWERK
2	Steuerausgang Zündspule Nr. 3	ECM K(74)
3	-
4	Batteriestrom (B+)	HAUPTRELAIS

(M/T)

Zündspule (Zylinder Nr. 1)

Pin-Nr.	Beschreibung	ANGESCHLOSSEN AN
1	Masse	FAHRWERK
2	Steuerausgang Zündspule Nr. 1	ECM A(17)
3	-
4	Batteriestrom (B+)	HAUPTRELAIS

Zündspule (Zylinder Nr. 2)

Pin-Nr.	Beschreibung	ANGESCHLOSSEN AN
1	Masse	FAHRWERK
2	Steuerausgang Zündspule Nr. 2	ECM A(2)
3	-
4	Batteriestrom (B+)	HAUPTRELAIS

Zündspule (Zylinder Nr. 3)

Pin-Nr.	Beschreibung	ANGESCHLOSSEN AN
1	Masse	FAHRWERK
2	Steuerausgang Zündspule Nr. 3	ECM A(1)
3	-
4	Batteriestrom (B+)	HAUPTRELAIS

Reparaturverfahren

Ausbau

1.	Zündung ausschalten und Batterieminuspol (-) abklemmen.

2.	Luftfilter herausnehmen. (Siehe Kapitel Motormechanik - "Luftfilter")

3.	Zündspulensteckverbinder (A) abziehen.

Befestigungsschrauben lösen, dann Zündspule (B) ausbauen.

Zündspulenbefestigungsschraube:

9,8 ~ 11,8 Nm (1,0 ~ 1,2 kgm)

Sicherungsstift (A) herausziehen und Clip (B) drücken, dann Zündspulensteckverbinder abziehen.

Einbau

1.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
