Kia Picanto (JA): Vordertür / Vordertürverkleidung

Kia Picanto (JA) Reparaturanleitung / Karosserie (Innen und Außen) / Vordertür / Vordertürverkleidung

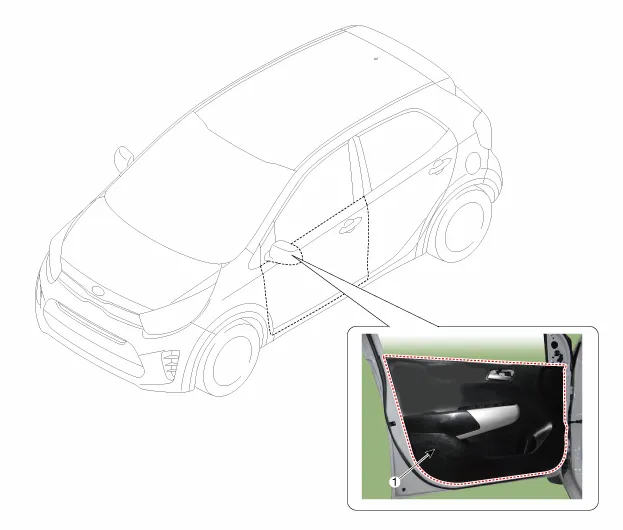

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

1. Vordertürverkleidung

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Darauf achten, die Verkleidung und die Bleche nicht zu verbiegen oder zu zerkratzen.

1.	Abdeckung (A) des Vordertür-Dreieckfensters mit einem Ausbauwerkzeug entfernen.

2.	Steckverbinder (A) des Vordertür-Hochtonlautsprechers abziehen.

3.	Innengriffkappe (A) an der Vordertür entfernen.

4.	Kappe (A) öffnen und Schraube (B) lösen.

5.	Vordere Türverkleidung (A) abbauen.

6.	Steckverbinder (A) des Fensterheberschalters und Steckverbinder (B) des IMS-Schalters abziehen.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Steckerverbindung prüfen

•	Verriegelung/Entriegelung und Öffnung/Schließung der Tür überprüfen.

•	Beschädigte Clips auswechseln.
