Kia Picanto (JA): Vordertür / Vordertürfensterscheibe

Kia Picanto (JA) Reparaturanleitung / Karosserie (Innen und Außen) / Vordertür / Vordertürfensterscheibe

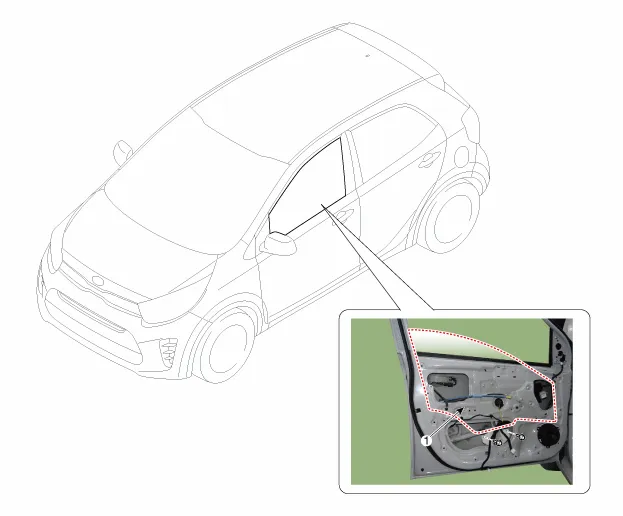

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

1. Vordertürfenster

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Darauf achten, die Verkleidung und die Bleche nicht zu verbiegen oder zu zerkratzen.

1.	Vordere Türverkleidung abbauen. (Siehe Vordertür - "Vordertürverkleidung")

2.	Schrauben lösen, dann Montagehalterung (A) des Türinnengriffs entfernen.

3.	Steckverbinder (A) des Vordertürlautsprechers abziehen, dann Befestigungsclips der Verkabelung entfernen.

4.	Vordertürverkleidungsabdichtung (A) abbauen.

Fensterheberschalter betätigen und Fenster öffnen, bis die Scheibenbefestigungsschraube in der Öffnung sichtbar ist.

Darauf achten, dass die Glasoberfläche nicht beschädigt wird.

6.	Inneres Dichtungsprofil (A) am Vordertürfensterschacht entfernen.

7.	Steckverbinder (A) des Außenspiegels und Muttern (B) lösen.

8.	Außenspiegel (A) abbauen.

9.	Äußeres Dichtungsprofil (A) am Vordertürfensterschacht entfernen.

10.

Befestigungsschraube lösen und die Vordertürscheibe (A) seitlich kippen und herausziehen.

•	Den Türschalter verwenden, um die Befestigungsschraube in der Tür auszurichten.

•	Wenn der Fensterhebermotor nicht betätigt werden kann, den Motor entfernen und die Bohrung von Hand ausrichten.

11.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Überprüfen, ob die Scheibe normal funktioniert.

•	Die Scheibenführung auf Beschädigung prüfen und bei Bedarf ersetzen.

•	Die Scheibe bei Bedarf einstellen.
