Kia Picanto (JA): Vordersitzgurt / Vordersitzgurtstraffer

Kia Picanto (JA) Reparaturanleitung / Karosserie (Innen und Außen) / Vordersitzgurt / Vordersitzgurtstraffer

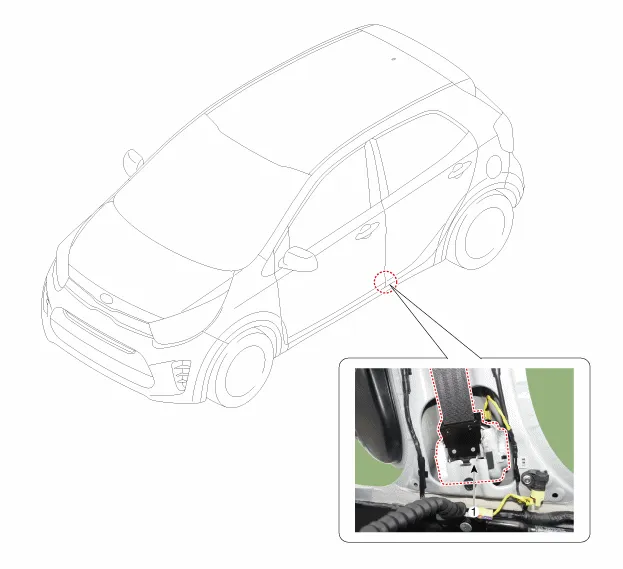

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

1. Vordersitzgurtstraffer

Reparaturverfahren

AUS- UND EINBAU

1.	Obere B-Säulenverkleidung abnehmen. (Siehe Seite BD-60) (Siehe Innenverkleidung - "B-Säulenverkleidung")

Befestigungsschraube lösen und dann obere Verankerung des vorderen Sicherheitsgurts entfernen.

Anzugsdrehmoment:

39,2 ~ 53,9 Nm (4,0 ~ 5,5 kgm)

Befestigungsschrauben lösen, dann Vordersitz-Gurtaufroller (A) ausbauen.

Anzugsdrehmoment:

Unten : 39,2 - 53,9Nm (4,0 - 5,5kgm)

Oben : 7,8 - 11,8Nm (0,8 - 1,2kgm)

4.	Kabelstecker (A) abklemmen.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Sicherstellen, dass der Steckverbinder ordnungsgemäß angeschlossen ist.

•	Beschädigte Clips auswechseln.
