Kia Picanto (JA): Radaufhängung vorn / Unterer Tragarm vorn

Kia Picanto (JA) Reparaturanleitung / Radaufhängung / Radaufhängung vorn / Unterer Tragarm vorn

Reparaturverfahren

Ausbau
1.

Vorder-/Hinterrad (A) abmontieren.

Anzugsdrehmoment.

107,9 ~ 127,5 Nm (11,0 ~ 13,0 kgm)



Hierbei darauf achten, dass die Radmuttern beim Abnehmen von Vorderrad und -reifen nicht beschädigt werden.
2.

Schraube und Mutter vom unteren Tragarm entfernen.

Anzugsdrehmoment.

58,8 ~ 70,6 Nm (6,0 ~ 7,2 kgm)

3.

Vorderen unteren Tragarm mit Spezialwerkzeug (0K545-A9100) vom Achsschenkel abbauen.

(1)

Nach dem Entfernen der Schrauben vom vorderen Achsschenkel, die Hilfskörperschraube (A) anbringen und festziehen.
(2)

Hilfskörper (A) zwischen vorderem Achsschenkel und Hilfskörperschraube anbringen.
(3)

Schraube (B) des Hilfskörpers anziehen, um den Spalt am vorderen Achsschenkel zu verbreitern.
(4)

Sicherungsdraht anbringen.



Einen Sicherungsdraht am vorderen Federbein anbringen, um ein Herunterfallen des Spezialwerkzeugs und somit Verletzungen der Techniker zu vermeiden.
(5)

Hauptkörper (A) zwischen vorderem Federbein und unterem Tragarm einbauen.
(6)

Um zu vermeiden, dass sich der Hauptkörper löst, eine Befestigungsklemme (B) neben dem Hauptkörper anbringen.
(7)

Nach dem Anbringen des Körpers den Griff (A) im Uhrzeigersinn drehen, bis die Klemme am unteren Tragarm befestigt ist.
(8)

Die Hauptkörperschraube (A) langsam anziehen und den unteren Tragarm vom vorderen Achsschenkel entfernen.
4.

Unteren Tragarm vom Hilfsrahmen entfernen.

Anzugsdrehmoment.

(A)117,7 ~ 137,3 Nm (12,0 ~ 14,0 kgm)

(B)156,9 ~ 176,5 Nm (16,0 ~ 18,0 kgm)

5.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
6.

Radeinstellung überprüfen.

(Siehe Radaufhängung - "Radeinstellung")

Kugelgelenk am unteren Querlenker

1.

Vorderen unteren Tragarm entfernen.

(Siehe Aufhängung - "Vorderer unterer Tragarm")

2.

Sprengring (A) vom Kugelgelenk des unteren Tragarms entfernen.
3.

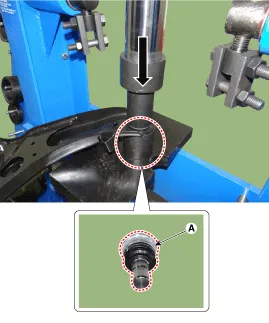

Kugelgelenk (A) mit einer Presse vom unteren Tragarm entfernen.
4.

Neues Kugelgelenk mit einer Presse anbringen.
PRÜFUNG
1.

Buchsen auf Verschleiß und Alterung prüfen.
2.

Unteren Tragarm auf Verformung und Bruch prüfen.
3.

Unteren Tragarm auf Verformung prüfen.
4.

Alle Schrauben und Muttern kontrollieren.
