Kia Picanto (JA): Wählhebel / Steuerkabel

Kia Picanto (JA) Reparaturanleitung / Schaltgetriebesystem / Wählhebel / Steuerkabel

Bauteile und bauteile-Übersicht

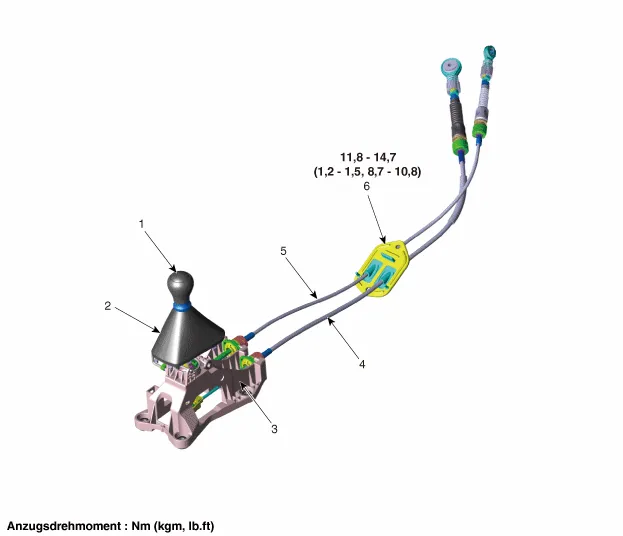

BAUTEILE-ÜBERSICHT

1. Knopf
2. Manschetten
3. Schalthebeleinheit

4. Schaltzug
5. Gangwahlzug
6. Halter

Reparaturverfahren

PRÜFUNG

1.	Schaltwellenhebel bei Betätigung auf ordnungsgemäße Funktion prüfen (1., 2., 3., 4., 5. Gang, Rückwärtsgang)

2.	Falls der Betrieb nicht reibungslos abläuft, die Schaltzuglänge erneut einstellen. (Siehe Schaltgetriebesteuerung - "Schaltzug")

EINSTELLUNG

1.	Wählhebel auf 4. Gang stellen.

2.	Die Sicherungsstifte (A) entfernen, dann den Steuerzug (B) von der Steuerwelle trennen.

3.	Zunächst den Halter (A) in Richtung "P" ziehen und dann die Verriegelung (B) in Richtung "F" ziehen.

4.	Sicherungsstifte (A) einsetzen.

5.	Den Steuerseilzug an der Steuerwelle anbringen und dann die Verriegelung (C) eindrücken.

Ausbau

1.	Den Schalthebel auf 4. Gang stellen. Batterie und Batteriehalter ausbauen.

2.	Batterie und Batteriehalter aus dem Fahrzeug ausbauen. G 1,0 T-GDI KAPPA (Siehe Motorelektrik - "Batterie")

Schaltseilzug abnehmen.

(1)	Die Sicherungsstifte (A) entfernen, dann den Steuerzug von der Steuerwelle trennen.

(2)	Steuerseilzug (B) von der Halterung abnehmen (C).

4.	Knauf (A) durch Ziehen in Pfeilrichtung entfernen.

5.	Bodenkonsole ausbauen. (Siehe Karosserie "Bodenkonsoleneinheit")

6.	Sicherungsstift (A) entfernen, dann Gangwahlzug vom Schalthebelstift entfernen.

7.	Seilzugfassung (A) vom Wählhebel entfernen.

8.	Schalthebel (A) ausbauen.

9.	Die Muttern lösen, dann Schaltzughalter (A) ausbauen. Dann den Schaltzug in Richtung des Fahrzeuginnenraums herausziehen.

Einbau

Schaltzughalter durch Festziehen der Muttern (A) einbauen.

Anzugsdrehmoment:

11,8 ~ 14,7 Nm (1,2 ~ 1,5 kgm)

2.	Schaltzug (A) anbringen.

3.	Seilzugfassungen (A) montieren.

4.	Den Gangwahlzug am Hebelstift montieren, dann den Sicherungsstift (A) einsetzen.

5.	Sicherstellen, dass sich Schalthebel und Schaltwelle in der Position "4. Gang" befinden, dann den Arretierstift 4. Gang anbringen.

Steuerzug anbringen.

(1)	Zunächst den Halter (A) in Richtung "P" ziehen und dann die Verriegelung (B) in Richtung "F" ziehen.

(2)	Steuerzug (B) einbauen und dann die Sicherungsstifte (A) einsetzen.

(3)	Den Steuerseilzug an der Steuerwelle anbringen und dann die Verriegelung (C) eindrücken.

7.	Den 4. Befestigungsstift (A) entfernen.

8.	Bodenkonsole einbauen. (Siehe Kapitel Karosserie - "Bodenkonsole")

9.	Knauf (A) durch Ziehen in Pfeilrichtung entfernen.

10.	Batterie und Batterieträger einbauen. G 1,0 T-GDI KAPPA (Siehe Motorelektrik - "Batterie")
