Kia Picanto (JA): Gurtstraffer / Sicherheitsgurtwarnung

Kia Picanto (JA) Reparaturanleitung / Rückhaltesystem / Gurtstraffer / Sicherheitsgurtwarnung

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

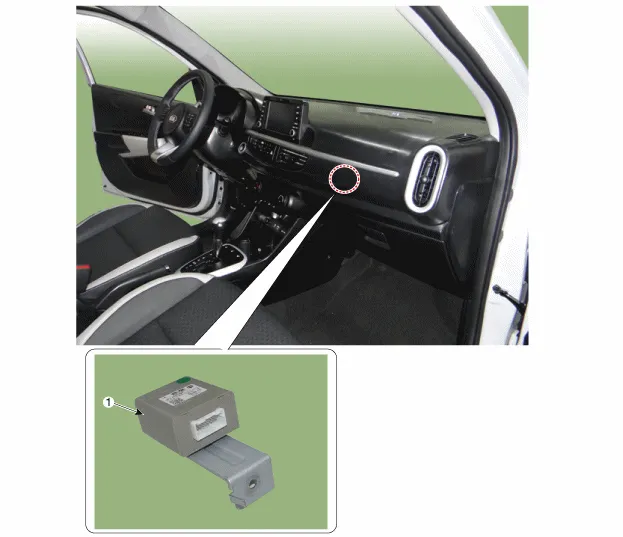

Gurtwarner (SBR)-Einheit

1. Gurtwarner (SBR)-Einheit

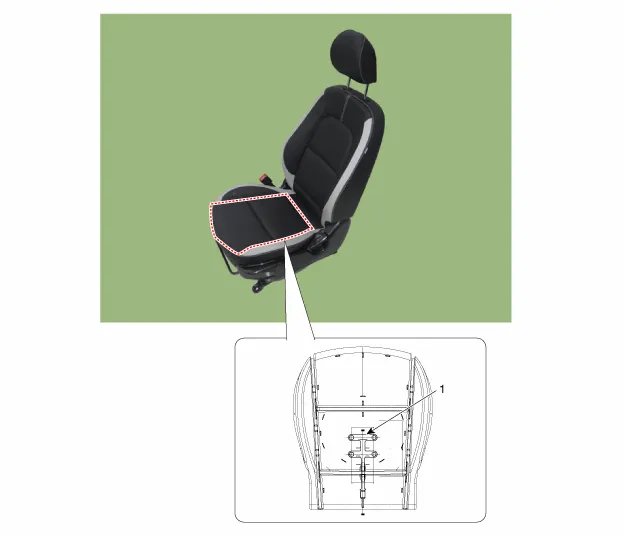

Gurtwarner (SBR)-Sensor

1. Gurtwarner (SBR)-Sensor

Schematische darstellungen

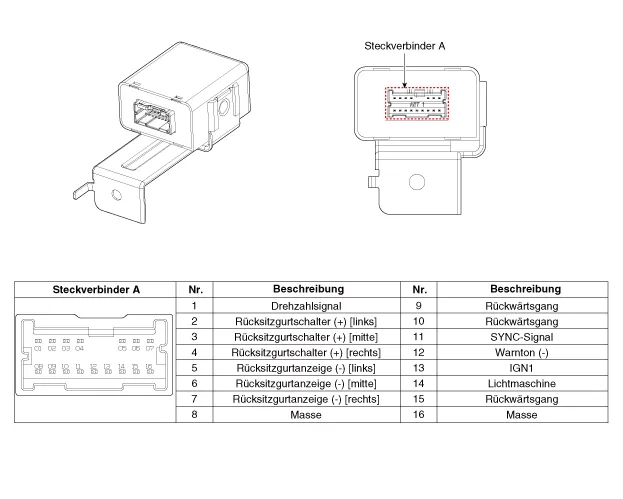

Schaltplan

Reparaturverfahren

AUS- UND EINBAU

Gurtwarner (SBR)-Einheit

1.	Batteriemasseklemme abklemmen und vor Beginn der Arbeiten mindestens drei Minuten warten.

2.	Handschuhfachgehäuse ausbauen. (Siehe Karosserie - "Handschuhfachgehäuse")

3.	Befestigungsmutter (A) lösen, dann Gurtwarnereinheit (B) ausbauen.

4.	Steckverbinder (A) des Gurtwarners abziehen.

5.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

Gurtwarner (SBR)-Sensor

1.	Batteriemasseklemme abklemmen und vor Beginn der Arbeiten mindestens drei Minuten warten.

2.	Vordersitz ausbauen. (Siehe Kapitel Karosserie - "Vordersitz")

3.	Vordersitzpolsterbezug abnehmen. (Siehe Karosserie - "Vordersitzpolsterbezug")

4.	Gurtwarnersensor (A) ausbauen.

5.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
