Kia Picanto (JA): Innenverkleidung / Seitliche kofferraumverkleidung

Kia Picanto (JA) Reparaturanleitung / Karosserie (Innen und Außen) / Innenverkleidung / Seitliche kofferraumverkleidung

Bauteile und bauteile-Übersicht

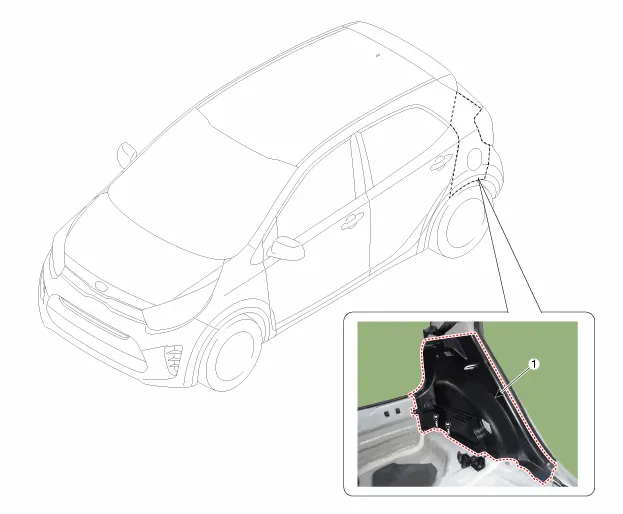

BAUTEILE-ÜBERSICHT

1. Kofferraumseitenverkleidung

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Darauf achten, die Verkleidung und die Bleche nicht zu verbiegen oder zu zerkratzen.

1.	Bauen Sie die Rücksitzeinheit aus. (Siehe Rücksitz - "Rücksitzeinheit")

2.	Hintere Einstiegsverkleidung mit einem Abzieher abbauen.

3.	Kofferraumbrett (A) ausbauen.

4.	Heckklappendichtungsprofil abziehen.

5.	Hintere Querverkleidung (A) herausnehmen.

Befestigungsschraube lösen, dann untere Verankerung des Rücksitzgurts (A) abtrennen.

Anzugsdrehmoment:

39,2 ~ 53,9 Nm (4,0 ~ 5,5 kgm)

7.	Befestigungsschrauben lösen und Umklapphalterung (A) ausbauen.

8.	Befestigungsschrauben lösen, dann Kofferraumseitenverkleidung (A) entfernen.

9.	Steckverbinder (A) der Gepäckraumleuchte abziehen.

10.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

Beschädigte Clips auswechseln.
