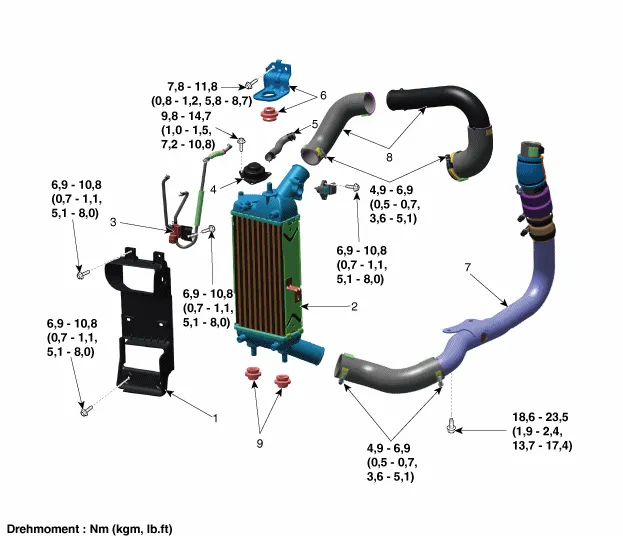

| BAUTEILE-ÜBERSICHT |

| 1. Ladeluftkühlerschutz 2. Ladeluftkuhler 3. Steuermagnetventil und Unterdruckschlauch Rückführventil (RCV) 4. Rückführventil (RCV) 5. Rückführventil (RCV)-Schlauch |
6. Befestigungshalterung und
Aufhängung Ladeluftkühler oben 7. Ladeluftkühler-Einlassschlauch und -leitung 8. Ladeluftkühler-Auslassschlauch und -leitung 9. Unteres Ladeluftkühler-Dämpferelement |
| Ein- und Ausbau. |
| 1. |
Batteriemassekabel abklemmen. |
| 2. |
Ladeluftkühler-Auslassschlauch und -leitung (A) abtrennen.
|
| 3. |
Schlauch (A) des Rückführventils und Unterdruckschlauch (B) abtrennen.
|
| 4. |
Untere Motorraumabdeckung abbauen. (Siehe Motor und Getriebe - "Untere Motorraumabdeckung") |
| 5. |
Ladeluftkühler-Einlassschlauch (A) abziehen
|
| 6. |
Vorderen Stoßfänger ausbauen. (Siehe Karosserie (Innen und Außen) - "Vorderer Stoßfänger") |
| 7. |
Scheinwerfer ausbauen. (Siehe Kapitel Karosserieelektrik - "Scheinwerfer") |
| 8. |
Haubenschloss abtrennen. (Siehe Karosserie (Innen und Außen) - "Motorhaubenverriegelung") |
| 9. |
Halterung des Mehrzweck-Prüfsteckverbinders (MPCC) (A) abnehmen.
|
| 10. |
Ausgleichsbehälterclip (A) entfernen.
|
| 11. |
Obere Kühlerhalterung (A) abbauen.
|
| 12. |
Oberen Kühlerträger (A) ausbauen.
|
| 13. |
Steckverbinder (A) des unterstützenden Notbremsgeräts (AEB) und Hupensteckverbinder (B) abziehen.
|
| 14. |
Die vordere Stoßfängerverstärkung (A) abbauen.
|
| 15. |
Steckverbinder (A) vom Ladedrucksensor (BPS) abziehen.
|
| 16. |
Magnetventilstecker (A) abklemmen.
|
| 17. |
Verkabelung (A) vom Ladeluftkühlerschutz abnehmen.
|
| 18. |
Ladeluftkühler-Luftkanal (A) ausbauen.
|
| 19. |
Ladeluftkühler (A) ausbauen.
|
| 20. |
Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus. |
