Kia Picanto (JA): Hintertür / Hecktürverkleidung

Kia Picanto (JA) Reparaturanleitung / Karosserie (Innen und Außen) / Hintertür / Hecktürverkleidung

Bauteile und bauteile-Übersicht

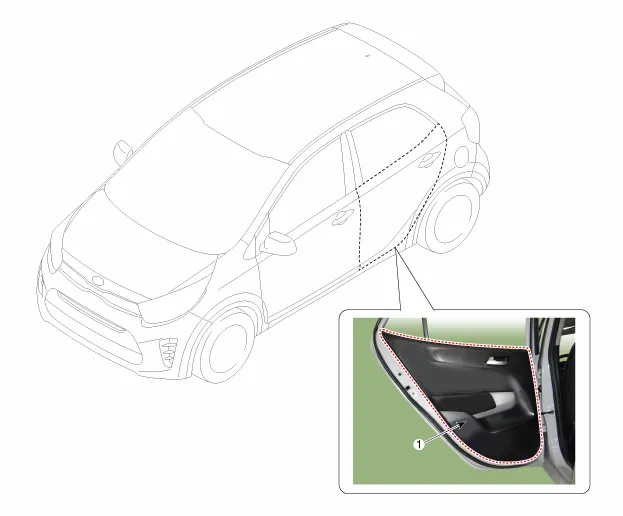

BAUTEILE-ÜBERSICHT

1. Hintertürverkleidung

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Darauf achten, die Verkleidung und die Bleche nicht zu verbiegen oder zu zerkratzen.

1.	Hintere Dreiecksfensterinnenabdeckung (A) mit einem Ausbauwerkzeug entfernen.

2.	Kappe des Hintertürgriffs (A) öffnen und Schraube (B) lösen.

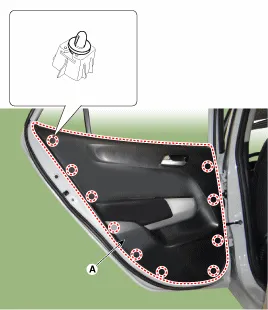

3.	Hintere Türverkleidung (A) abbauen.

4.	Kabelstecker des Fensterheberschalters (A) abklemmen.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Steckerverbindung prüfen

•	Verriegelung/Entriegelung und Öffnung/Schließung der Tür überprüfen.

•	Beschädigte Clips auswechseln.
