Mit dieser Schaltung können Sie zwischen der Zufuhr von Umgebungsluft (Frischluft) und der Umwälzung der im Fahrzeug befindlichen Luft (Umluft) wählen.

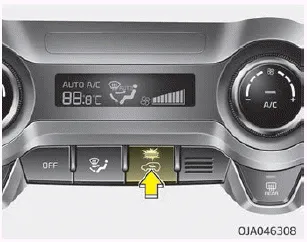

Um die Stellung der Frisch-/Umluft-Regelung zu ändern, drücken Sie die Taste.
Umluftposition

Wenn die Umluftposition ausgewählt ist, wird Luft aus dem Fahrgastraum durch das Heizsystem gesaugt und gemäß der ausgewählten Funktion erwärmt oder gekühlt.
Frischluftposition

Wenn die Frischluftposition ausgewählt ist, tritt Luft von außen in das Fahrzeug ein und wird gemäß der ausgewählten Funktion erwärmt oder gekühlt.
HINWEIS
Längerer Betrieb der Heizung in der Umluftposition (ohne eingeschaltete Klimaanlage) kann Beschlagen der Windschutzscheibe und der Seitenfenster verursachen und die Luft im Fahrgastraum kann stickig werden. Zudem führt längere Verwendung der Klimaanlage in der Umluftposition zu übermäßig trockener Luft im Fahrgastraum.
WARNUNG
Durch Drehen des Temperaturreglers bis in die äußerste rechten Reglerstellung wird die maximale Temperatur (HI) erreicht. Durch Drehen des Temperaturreglers bis in die äußerste linke Reglerstellung wird die minimale Temperatur (Lo) erreicht.
Durch den Gebläsedrehzahlregler kann die gewünschte Gebläsedrehzahl eingestellt werden. Je höher die Gebläsedrehzahl ist, desto größer ist das zugeführte Luftvolumen.
Technische daten SPEZIFIKATION Klimaanlage Pos. SPEZIFIKATION Kompressor Typ 5VSe09 (Variable Taumelscheibe) 5VS09 Öltyp & Fassungsvermögen FD46XG (PAG) 100 ± 10 g Riemenscheibe, Bauart KEI
Bauteile und bauteile-Übersicht BAUTEILE-ÜBERSICHT 1. Frischluft/Umluft-Stellantrieb Beschreibung und bedienung Beschreibung 1. Der Frischluft/Umluft-Stellantrieb befindet sich an der Heizungseinheit.
