Kia Picanto (JA): Motorhaube / Baugruppe Motorhaube

Kia Picanto (JA) Reparaturanleitung / Karosserie (Innen und Außen) / Motorhaube / Baugruppe Motorhaube

Bauteile und bauteile-Übersicht

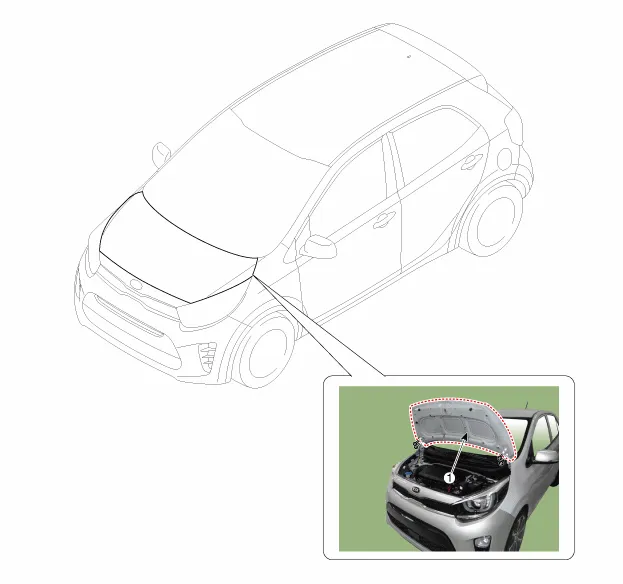

BAUTEILE-ÜBERSICHT

1. Motorhaube

Reparaturverfahren

AUS- UND EINBAU

Darauf achten, dass die Karosserie und die Motorhaube nicht beschädigt werden.

•	Beim Ein-/Ausbau der Motorhaube ist eine zweite Person erforderlich.

•	Mit einem Clipentferner die Clips lösen.

Befestigungsschrauben des Motorhaubenscharniers lösen und dann Motorhaube (A) entfernen.

Anzugsdrehmoment:

21,6 ~ 26,5 Nm (2,2 ~ 2,7 kgm)

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Verriegelung/Entriegelung und Öffnung/Schließung der Motorhaube überprüfen.

•	Haube richtig ausrichten.

❮Motorhaube

Reparaturverfahren EINSTELLUNG 1. Nach Lösen der Befestigungsschrauben des Motorhaubenscharniers (A) Motorhaube (B) einstellen, indem diese nach unten und oben bzw.

Dichtungsprofil der Motorhaube❯

Reparaturverfahren AUS- UND EINBAU 1. Haubendichtung (A) abnehmen. Darauf achten, dass die Karosserie und die Motorhaube nicht beschädigt werden.
