Kia Picanto (JA): Innenverkleidung / B-Säulenverkleidung

Kia Picanto (JA) Reparaturanleitung / Karosserie (Innen und Außen) / Innenverkleidung / B-Säulenverkleidung

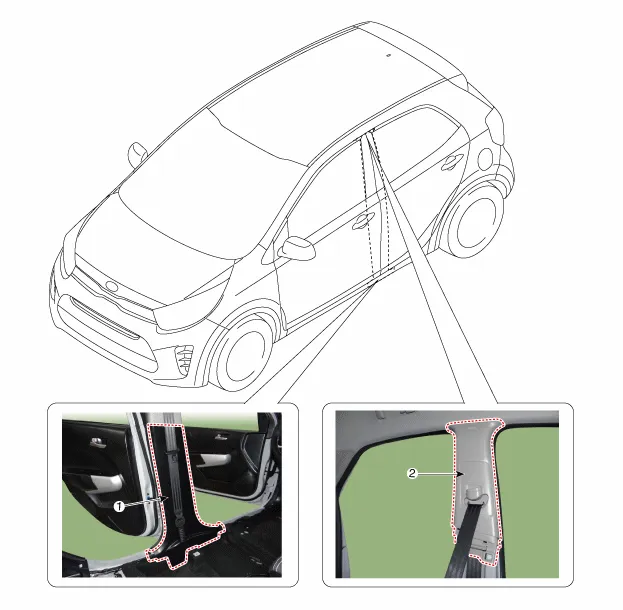

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

1. Untere B-Säulenverkleidung

2. Obere B-Säulenverkleidung

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Darauf achten, die Verkleidung und die Bleche nicht zu verbiegen oder zu zerkratzen.

[Untere B-Säulenverkleidung]

1.	Vordere Einstiegsverkleidung mit einem Abzieher abbauen.

2.	Hintere Einstiegsverkleidung mit einem Abzieher abbauen.

3.	Sicherheitsgurt (B) vom EFD-System entfernen.

4.	Untere B-Säulenverkleidung (A) mit einem Abzieher ausbauen.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Sicherstellen, dass der Steckverbinder ordnungsgemäß angeschlossen ist.

•	Beschädigte Clips auswechseln.

[Obere B-Säulenverkleidung]

1.	Vordere Einstiegsverkleidung mit einem Abzieher abbauen.

2.	Hintere Einstiegsverkleidung mit einem Abzieher abbauen.

3.	Sicherheitsgurt (B) vom EFD-System entfernen.

4.	Untere B-Säulenverkleidung (A) mit einem Abzieher ausbauen.

5.	Obere B-Säulenverkleidung (A) abnehmen.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Sicherstellen, dass der Steckverbinder ordnungsgemäß angeschlossen ist.

•	Beschädigte Clips auswechseln.
