Kia Picanto: Hintertür / Hintertür-Fensterheberregler

Kia Picanto (JA) Reparaturanleitung / Karosserie (Innen und Außen) / Hintertür / Hintertür-Fensterheberregler

Bauteile und bauteile-Übersicht

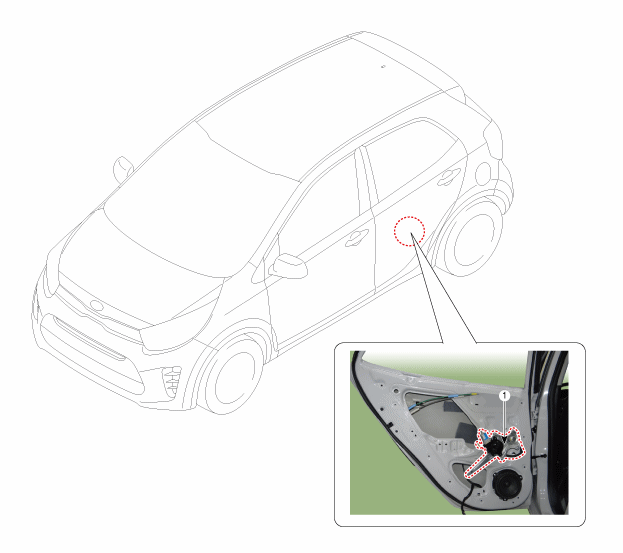

BAUTEILE-ÜBERSICHT

1. Hintertürmodul


Reparaturverfahren
AUS- UND EINBAU


Handschuhe anziehen, um die Hände zu schützen.



Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

Darauf achten, die Verkleidung und die Bleche nicht zu verbiegen oder zu zerkratzen.

1.

Fensterscheibe der Hintertür herausnehmen.

(Siehe Hintertür - "Hintertürfensterscheibe")

2.

Steckverbinder (A) des Hintertür-Fensterhebermotors abziehen.

3.

Befestigungsmuttern des Hintertürfensterheberreglers lösen.

Anzugsdrehmoment:

3,9 ~ 5,9 Nm (0,4 ~ 0,6 kgm)

4.

Hintertür-Fensterheberregler entfernen (A).

5.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.



Überprüfen, ob die Scheibe normal funktioniert.

Die Scheibenführung auf Beschädigung prüfen und bei Bedarf ersetzen.

Die Scheibe bei Bedarf einstellen.
