Kia Picanto (JA): Tempomatsystem / Tempomat-Schalter

Kia Picanto (JA) Reparaturanleitung / Motorelektrik / Tempomatsystem / Tempomat-Schalter

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

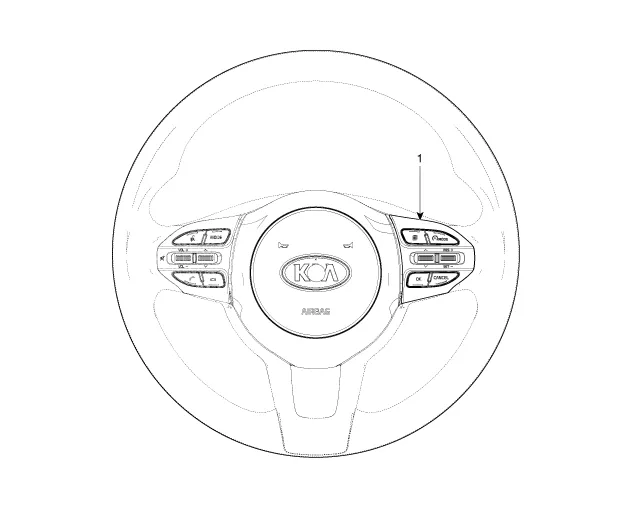

1. Fernbedienungsschalter rechts
(Tempomat + Bordcomputer)

Schematische darstellungen

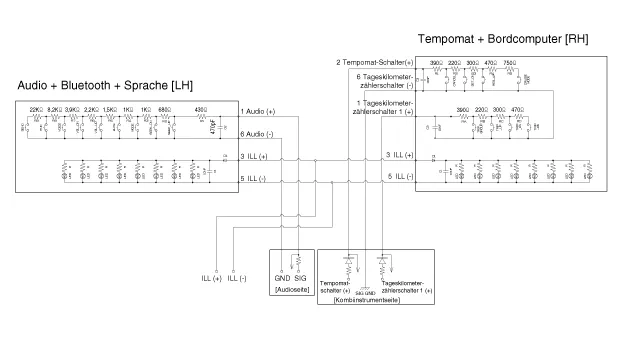

Schaltplan

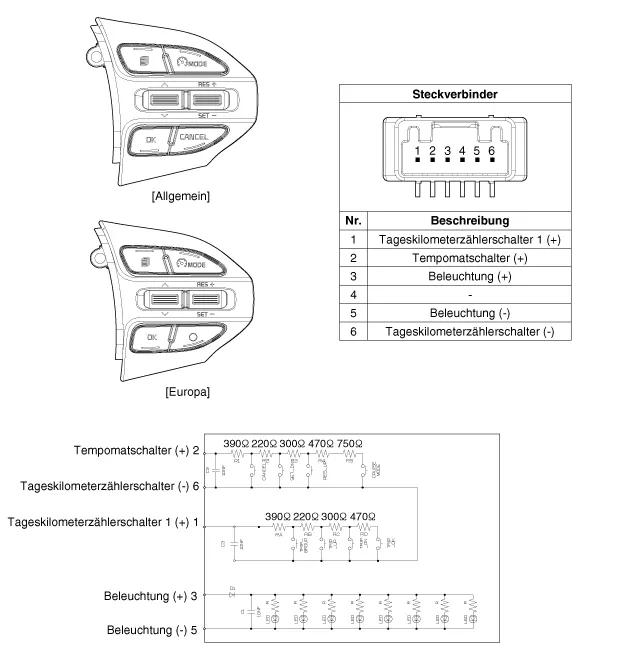

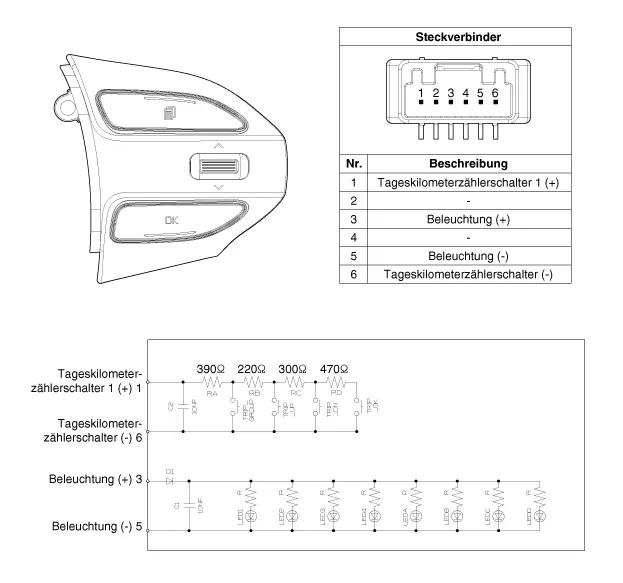

[Tageskilometerzähler (2 Tasten) + SEG LCD Cluster]

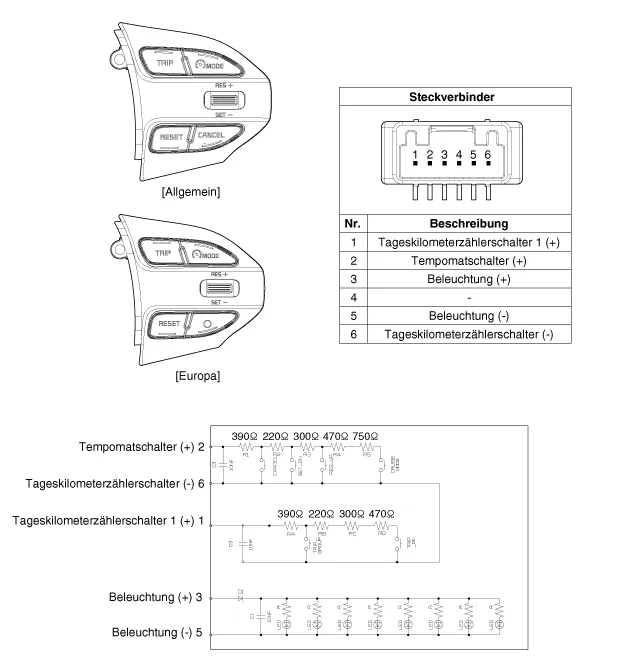

[Tageskilometerzähler (2 Tasten) + ACC + Tempomat]

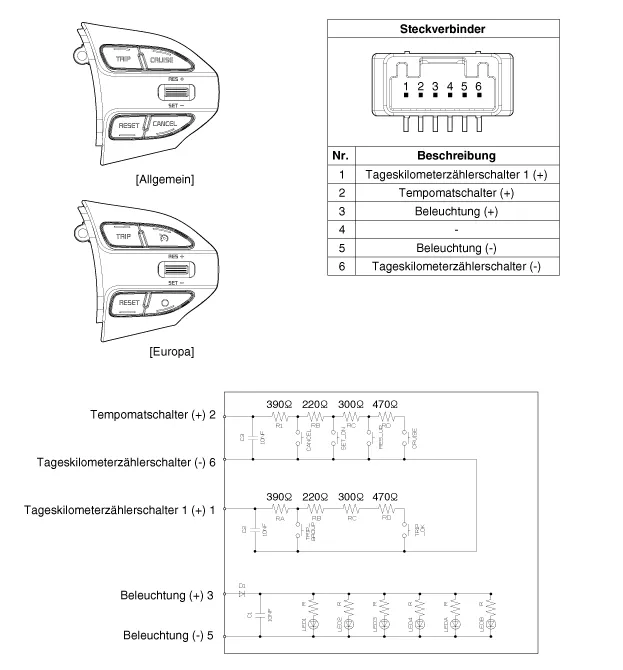

[Tageskilometerzähler (2 Tasten) + ACC + Tempomat + SLD]

[Tageskilometerzähler (4 Tasten) + DOT und TFT LCD Kombiinstrument]

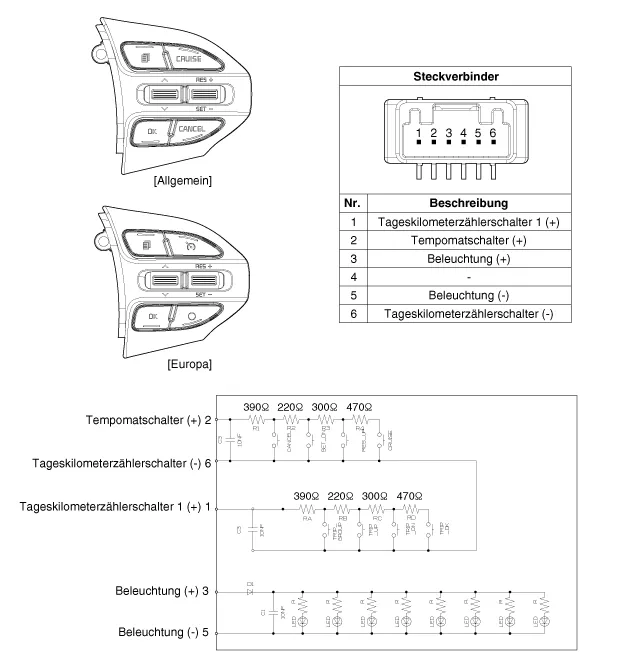

[Tageskilometerzähler (4 Tasten) + ACC + Tempomat]

[Tageskilometerzähler (4 Tasten) + ACC + Tempomat + SLD]

Reparaturverfahren

Ausbau

1.	Batteriemassekabel abklemmen.

2.	Lenkrad ausbauen. (Siehe Lenkung - "Lenkrad")

3.	Befestigungsschrauben lösen und dann Lenkradfernbedienung (A) entfernen.

4.	Steckverbinder (A) der Lenkradfernbedienung abziehen.

Einbau

1.	Steckverbinder der Lenkradfernbedienung anschließen.

2.	Lenkradfernbedienung einbauen.

3.	Lenkrad und Fahrerairbagmodul anbringen.

4.	Minuspol (-) der Batterie anschließen.

PRÜFUNG

Auf Widerstand zwischen den Klemmen in jeder Schalterposition prüfen.

[RH : Tempomat + Tageskilometerzähler]

Schalter	Stecker KLEMME	Widerstand (±3%)
Cancel	2,6	390 Ω
SET/–		610 Ω
RES/+		910 Ω
Tempomat EIN/AUS		1.38 kΩ
Tempomat und Geschwindigkeitsbegrenzung EIN/AUS		2.13 kΩ
SCC (Fahrabstand)		3.63 kΩ
Kapitel	1,6	390 Ω
Tageskilometerzähler nach oben		610 Ω
Tageskilometerzähler nach unten		910 Ω
Eingeben		1.38 kΩ
