Kia Picanto (JA): Karosserie (Innen und Außen) / Obere Windlaufabdeckung

Kia Picanto (JA) Reparaturanleitung / Karosserie (Innen und Außen) / Obere Windlaufabdeckung

Bauteile und bauteile-Übersicht

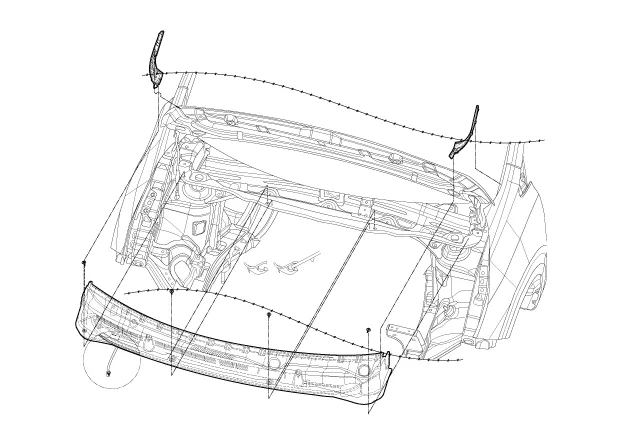

BAUTEILE-ÜBERSICHT

1. Obere Windlaufabdeckung


Reparaturverfahren

AUS- UND EINBAU


Handschuhe anziehen, um die Hände zu schützen.


•

Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•

Darauf achten, die Verkleidung und die Bleche nicht zu verbiegen oder zu zerkratzen.

1.

Kappe (A) und Muttern (B) entfernen, dann Wischerarm (C) ausbauen.

Anzugsdrehmoment:

22,6 ~ 26,5 Nm (2,3 ~ 2,7 kgm)

2.

Düsenschlauch (A) abtrennen.

3.

Seitliche Windlaufabdeckung (A) abbauen.

4.

Clips entfernen, dann den Obere Windlaufabdeckung (A) ausbauen.

5.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.



Beschädigte Clips auswechseln.
