Beschreibung und bedienung

Beschreibung

Der Knie-Airbag (PAB) befindet sich hinter der unteren Armaturenbrettverkleidung und schützt den Fahrer bei einem Frontalaufprall. Das SRSCM entscheidet, ob und wann der Knie-Airbag entfaltet werden soll.

Niemals den Widerstand eines Airbagmoduls (Zündkapsel) direkt messen, auch nicht mit spezifiziertem Prüfgerät. Wenn der Stromkreis-Widerstand mit einem Messgerät geprüft wird, kann es zur unbeabsichtigten Auslösung des Airbags kommen, was zu schweren Verletzungen führen kann.

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

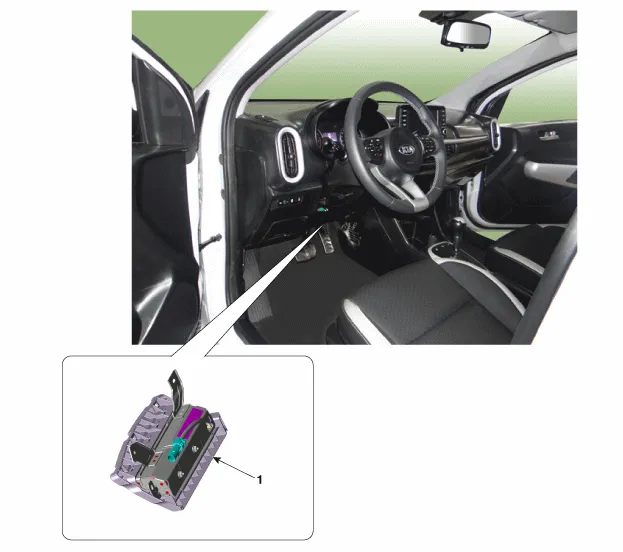

1. Knie-Airbag (KAB)

Reparaturverfahren

Ausbau

1.	Batterieminuspol abklemmen und vor Beginn der Arbeiten mindestens 30 Sekunden warten.

2.	Untere Armaturenbrettverkleidung abbauen. (Siehe Karosserie - "Untere Armaturenbrettverkleidung")

Befestigungsmuttern lösen, dann Knieairbagmodul (A) entfernen.

Anzugsdrehmoment:

7,8 ~ 11,8 Nm (0,8 ~ 1,2 kgm)

4.	Steckverbinder (A) des Knieairbags abziehen.

Einbau

1.	Batterieminuspol abklemmen und vor Beginn der Arbeiten mindestens drei Minuten warten.

2.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

3.	Batteriemassekabel anklemmen.

Nach dem Einbau des Knie-Airbags (KAB) eine Funktionsprüfung durchführen:

•	Die Zündung "einschalten". Die SRS-Kontrollleuchte sollte etwa sechs Sekunden lang leuchten und dann ausgehen.
