| BAUTEILE-ÜBERSICHT |

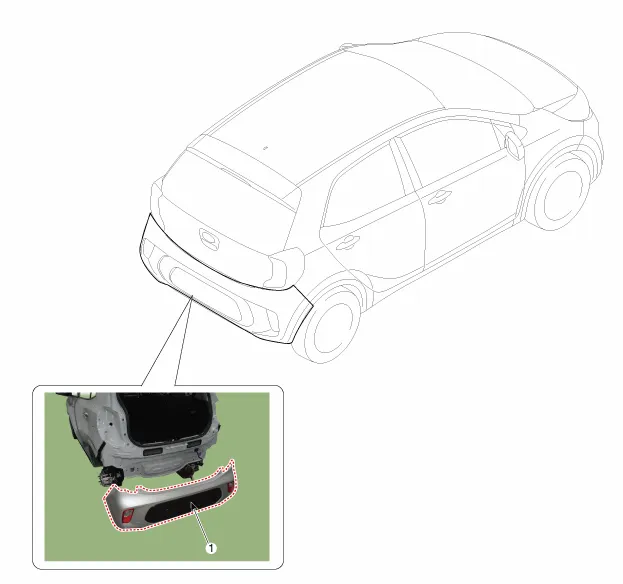

| 1. Hintere Stoßfängerabdeckung
|
| AUS- UND EINBAU |
Handschuhe anziehen, um die Hände zu schützen. |
|
| 1. |
Befestigungsschrauben lösen, dann hintere Kombileuchte (A) ausbauen.
|
| 2. |
Wetterfeste Dichtung (A) entfernen.
|
| 3. |
Steckverbinder (A) der hinteren Kombileuchte abziehen.
|
| 4. |
Oberen Befestigungsclip des hinteren Stoßfängers lösen.
|
| 5. |
Befestigungsschraube lösen, dann hintere Stoßfängerseite entfernen.
|
| 6. |
Gummiaufhängungen (A) vom Schalldämpfer (B) entfernen.
|
| 7. |
Untere Befestigungsschrauben des hinteren Stoßfängers lösen. (LINKS)
(RECHTS)
|
| 8. |
Kabelsteckverbinder (A) des hinteren Stoßfängers abziehen.
|
| 9. |
Hinteren Stoßfänger (A) abnehmen.
|
| 10. |
Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
|
Bauteile und bauteile-Übersicht BAUTEILE-ÜBERSICHT 11. Hintere Stoßfängerabdeckung 2. Hinterer Stoßfängerträger 3.
Bauteile und bauteile-Übersicht BAUTEILE-ÜBERSICHT 1. Hinterer Stoßfängerträger Reparaturverfahren AUS- UND EINBAU Handschuhe anziehen, um die Hände zu schützen.
Reparaturverfahren Ölspezifikation 1. Das System HFC-134a benötigt synthetisches (PAG) Kompressoröl, während im System R12 Kompressor- Mineralöl verwendet wird. Die beiden Öle dürfen auf keinen Fall miteinander vermischt werden.
Beschreibung und bedienung Beschreibung 1. Der Fotosensor befindet sich mittig in der Defrosterdüse. Der Fotosensor beinhaltet eine fotovoltaische Diode, die auf Sonnenlicht reagiert. Die solare Strahlung generiert eine elektromotorische Kraft, die proportional zu der empfangenen Sonneneinstrahlung ist.
