Kia Picanto (JA): Im Fall einer Reifenpanne (mit Reifen-Mobilität- Kit) (Typ A) / Bestandteile des Reifen-Mobilität-Kits (TMK, Tire Mobility Kit)

Kia Picanto (JA) Betriebsanleitung / Pannenhilfe / Im Fall einer Reifenpanne (mit Reifen-Mobilität- Kit) (Typ A) / Bestandteile des Reifen-Mobilität-Kits (TMK, Tire Mobility Kit)

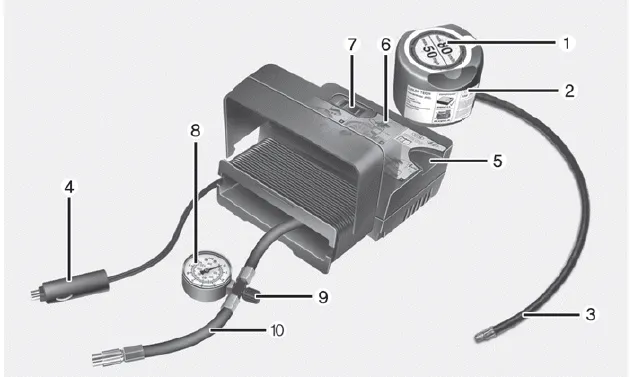

1. Aufkleber mit der Angabe der Höchstgeschwindigkeit

2. Dichtmittelflasche und Aufkleber mit der Angabe der Höchstgeschwindigkeit

3. Füllschlauch zwischen Dichtmittelflasche und Rad

4. Verbinder und Kabel für Stromanschluss

5. Halter für Dichtmittelflasche

6. Kompressor

7. Schalter ON/OFF (ein/aus)

8. Druckmessgerät zur Anzeige des Reifendrucks

9. Schraubkappe zur Verringerung des Reifendrucks

10. Schlauch zum Anschluss des Kompressors und der Dichtmittelflasche bzw. des Kompressors und des Rades

Verbinderkabel und Anschlussschlauch befinden sich im Kompressorgehäuse.

WARNUNG

Vor Verwendung des Reifen-Mobilitäts- Kits die Anweisungen auf der Dichtmittelflasche befolgen. Ziehen Sie den Aufkleber mit der Geschwindigkeitsbeschränkungsangabe von der Dichtmittelflasche ab und bringen Sie ihn am Lenkrad an. Beachten Sie das Verfallsdatum auf der Dichtmittelflasche.

    Mit dem Reifen-Mobilitäts-Kit bleiben Sie auch nach einer punktuellen Reifenpanne mobil. Das aus einem Kompressor und Dichtmittel bestehende System dichtet effektiv und bequem die meisten punktuellen Undichtigkeiten von PKW-Reifen ab, die durch Nägel oder ähnliche Gegenstände hervorgerufen wurden, und es pumpt den Reifen auf.

    1. Entfernen Sie den Aufkleber mit der Angabe der Höchstgeschwindigkeit (1) von der Dichtmittelflasche (2) und bringen Sie ihn gut sichtbar im Fahrzeug an, z.
