Kia Picanto: Schaltgetriebesystem / Wählhebel

Kia Picanto (JA) Reparaturanleitung / Schaltgetriebesystem / Wählhebel

Bauteile und bauteile-Übersicht

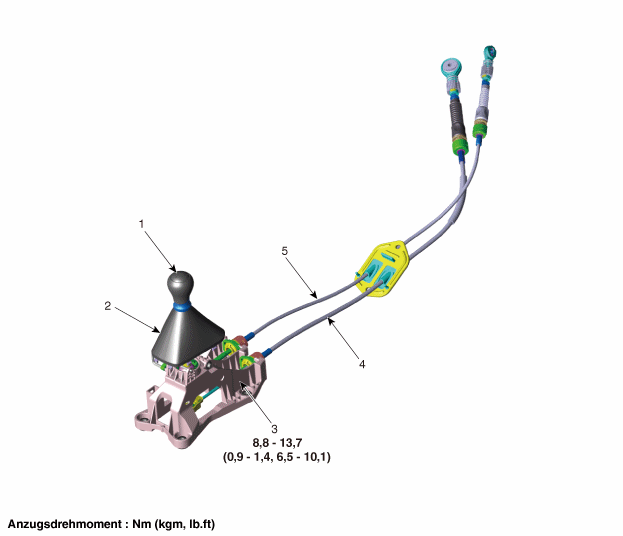

BAUTEILE-ÜBERSICHT

1. Knopf
2. Manschetten
3. Schalthebeleinheit

4. Schaltzug
5. Gangwahlzug

Reparaturverfahren

PRÜFUNG

1.	Schaltwellenhebel bei Betätigung auf ordnungsgemäße Funktion prüfen (1., 2., 3., 4., 5. Gang, Rückwärtsgang)

2.	Wenn sich der Schalthebel in Position "R" befindet, prüfen, ob sich die Schürze in der richtigen Position befindet.

3.	Falls der Betrieb nicht reibungslos abläuft, die Schaltzuglänge erneut einstellen. (Siehe Schaltgetriebesteuerung - "Schaltzug")

Ausbau

1.	Knauf (A) durch Ziehen in Pfeilrichtung entfernen.

2.	Bodenkonsole ausbauen. (Siehe Karosserie "Bodenkonsoleneinheit")

3.	Sicherungsstift (A) entfernen, dann Gangwahlzug vom Schalthebelstift entfernen.

4.	Kabelbefestigungsclip (B) vom Schalthebel abnehmen.

5.	Seilzugfassung (A) vom Wählhebel entfernen.

6.	Schaltseilzug (A) vom Wählhebel abnehmen.

Schrauben ausschrauben und Wählhebel (A) ausbauen.

Anzugsdrehmoment:

8,8 ~ 13,7 Nm (0,9 ~ 1,4 kgm)

Einbau

1.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
