Kia Picanto: Vordersitz / Vordersitzrahmen

Kia Picanto (JA) Reparaturanleitung / Karosserie (Innen und Außen) / Vordersitz / Vordersitzrahmen

Bauteile und bauteile-Übersicht

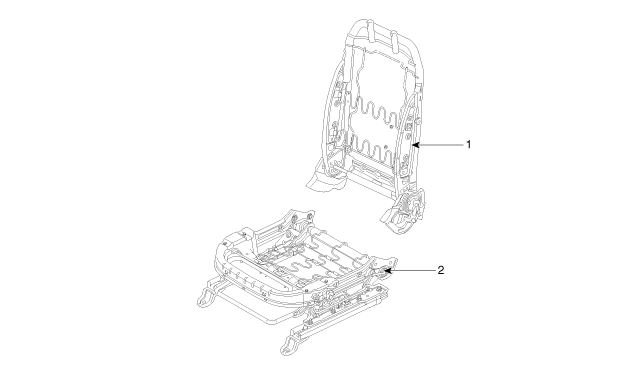

BAUTEILE-ÜBERSICHT

1. Vordersitzlehnenrahmen

2. Vordersitzpolsterrahmen

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Darauf achten, die Verkleidung und die Bleche nicht zu verbiegen oder zu zerkratzen.

1.	Vordersitzlehnenbezug abnehmen. (Siehe Vordersitz - "Innerer Vordersitzlehnenbezug")

2.	Vordersitzpolsterbezug abnehmen. (Siehe Vordersitz - "Vordersitzpolsterbezug")

Nach Lösen der Befestigungsschrauben Vordersitzlehnenrahmen (A) und Sitzpolsterrahmen (B) abtrennen.

Anzugsdrehmoment:

44,1 ~ 53,9 Nm (4,5 ~ 5,5 kgm)

4.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
