Kia Picanto: Vordersitz / Vordersitzpolsterbezug

Kia Picanto (JA) Reparaturanleitung / Karosserie (Innen und Außen) / Vordersitz / Vordersitzpolsterbezug

Bauteile und bauteile-Übersicht

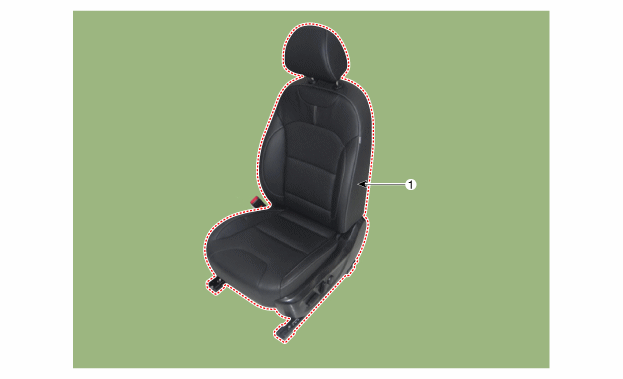

BAUTEILE-ÜBERSICHT

1. Vordersitzpolsterbezug

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Darauf achten, die Verkleidung und die Bleche nicht zu verbiegen oder zu zerkratzen.

1.	Vordersitz ausbauen. (Siehe Vordersitz - "Vordersitzeinheit")

2.	Schraube lösen und Lehnenverstellhebel (A) entfernen.

3.	Höhenverstellhebelkappe (A) entfernen.

4.	Befestigungsschrauben lösen und Pumpenhebel (A) ausbauen.

Befestigungsschrauben lösen, dann äußeren Vordersitzbezug (A) entfernen.

•	Den äußeren Vordersitzbezug entsprechend der zugehörigen Vorgehensweise und in der korrekten Richtung entfernen.

•	Beim Entfernen der Abdeckung darauf achten, dass die Montagehalterung und der Haken nicht beschädigt werden.

6.	Inneren Vordersitzabdeckung (A) mit einem Abzieher abnehmen.

7.	Unteren Vordersitzlehnenschutz (A) abbauen.

8.	Heizungs-Steckverbinder (A) und Airbag-Kabelclips (B) entfernen.

9.	Die Schutzelemente (A) herausziehen und den Vordersitzpolsterbezug vom Vordersitz-Polsterrahmen abnehmen. (LINKS) (RECHTS)

10.	Vordersitzpolsterbezug (A) vom Vordersitz-Polsterrahmen entfernen.

11.	Klettband (A) und Ringclips (B) abnehmen und dann Vordersitzpolsterbezug (C) entfernen.

12.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Sicherstellen, dass die Steckverbinder ganz angeschlossen sind.

•	Alle beschädigten Clips (oder Stifthalter) ersetzen.

•	Zur Vermeidung von Falten sicherstellen, dass der Stoff (B) gleichmäßig gespannt wird, bevor die Ringclips (A) befestigt werden.

•	Ringclips mit Spezialwerkzeug (C) (09880-4F000) durch neue ersetzen.
