Kia Picanto: Stoßfänger vorn / Vorderer Stoßfänger

Kia Picanto (JA) Reparaturanleitung / Karosserie (Innen und Außen) / Stoßfänger vorn / Vorderer Stoßfänger

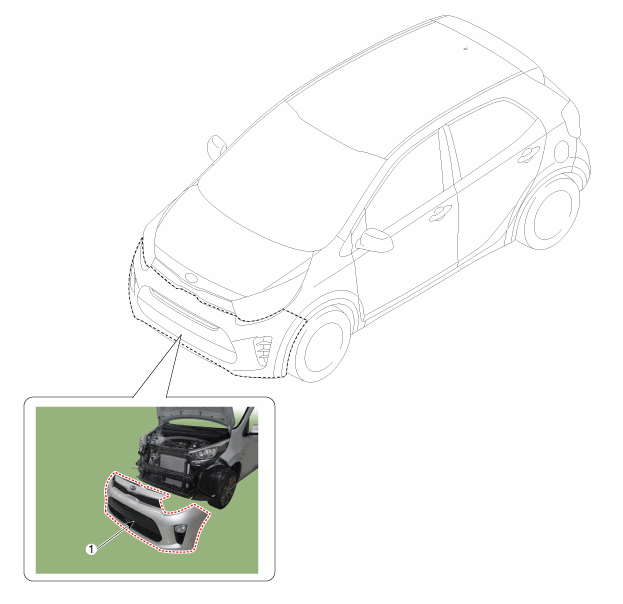

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

1. Stoßfängerverkleidung vorn

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Darauf achten, die Verkleidung und die Bleche nicht zu verbiegen oder zu zerkratzen.

1.	Befestigungsschrauben und -clips der oberen Kühlerabdeckung lösen.

2.	Untere Motorraumabdeckung (A) entfernen.

3.	Vorderradkastenclips (A) entfernen.

Befestigungsschraube und -clips des vorderen Stoßfängers lösen, dann Stoßfängerseite abtrennen.

Zum Ausbau den vorderen Stoßfänger an der Seite nach oben ziehen und dann herausziehen.

5.	Hauptsteckverbinder (A) des vorderen Stoßfängers abziehen.

6.	Vordere Stoßfängerverkleidung (A) abnehmen.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Sicherstellen, dass der Steckverbinder ordnungsgemäß angeschlossen ist.

•	Beschädigte Clips auswechseln.
