Kia Picanto: Armaturenbrett / Untere Armaturenbrettverkleidung

Kia Picanto (JA) Reparaturanleitung / Karosserie (Innen und Außen) / Armaturenbrett / Untere Armaturenbrettverkleidung

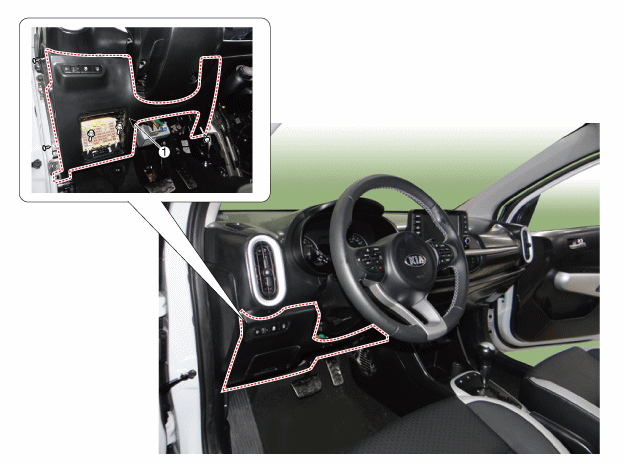

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

1. Untere Armaturenbrettverkleidung

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Darauf achten, die Verkleidung und die Bleche nicht zu verbiegen oder zu zerkratzen.

1.	Armaturenbrett-Seitenverkleidung [LH] (A) mit einem Ausbauwerkzeug entfernen.

2.	Vordere Türeinstiegsverkleidung (A) mit einem Ausbauwerkzeug entfernen.

3.	Motorhauben-Entriegelungsgriff (A) mit einem Abzieher ausbauen.

4.	Windlaufseitenverkleidung (A) mit einem Ausbauwerkzeug entfernen.

5.	Deckel (A) des Sicherungskastens im Beifahrer-Fußraum abnehmen.

6.	Schrauben lösen, dann untere Armaturenbrettverkleidung (A) abtrennen.

7.	Steckverbinder (A) des unteren Armaturenbrettschalters abziehen.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Steckerverbindung prüfen

•	Beschädigte Clips auswechseln.
