Kia Picanto: Heizung / Temperatur-Stellantrieb

Kia Picanto (JA) Reparaturanleitung / Heizung, Lüftung und Klimaanlage / Heizung / Temperatur-Stellantrieb

Bauteile und bauteile-Übersicht

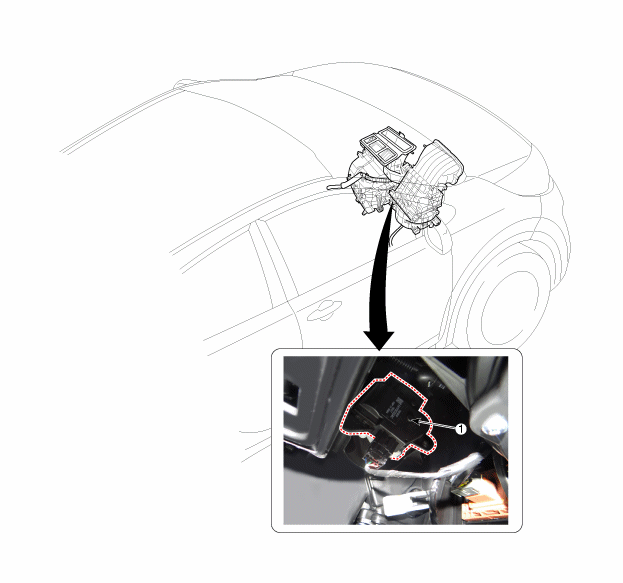

BAUTEILE-ÜBERSICHT

1. Temperaturregelstellantrieb


Beschreibung und bedienung
Beschreibung
1.

In der Heizungseinheit sind der Modus-Stellantrieb und der Temperatur-Stellantrieb eingebaut.

2.

Der Temperatur-Stellantrieb befindet sich an der Heizungseinheit. Er regelt die Temperatur weiter unten fortfahren. Durch ein Signal vom Steuergerät wird die Temperaturklappe durch entsprechende Betätigung des Temperaturschalters verstellt; daraufhin wird die Temperatur über das Verhältnis zwischen kalter und warmer Luft reguliert, das sich aus der Stellung der Temperaturklappe ergibt.

Reparaturverfahren
PRÜFUNG
1.

Zündung "AUS".

2.

Stecker des Temperatur-Stellantriebs abziehen.

3.

Prüfen, ob der Temperatur-Stellantrieb die Stellung "warm" einnimmt, wenn 12 V an Klemme 3 und Masseklemme 4 angelegt wird.

Prüfen, ob der Temperatur-Stellantrieb die Stellung "kalt" einnimmt, wenn die Klemmen umgepolt werden.

1. -
2. -
3. Stellung Kühl
4. Stellung Warm
5. Sensor (+5V)
6. Rückmelde-Signal
7. Sensormasse

4.

Die Spannung zwischen den Klemmen 6 und 7 messen (Fahrer).

Klappenstellung
Spannung (5 - 6)
Fehlererfassung
MAX. Kühlen
0.3 ± 0,15 V
Spannung zu niedrig: 0,1 V oder darunter
Spannung zu hoch : 4,9 V oder darüber
MAX. Erwärmung
4,7 ± 0,15 V

AUS- UND EINBAU
1.

Batteriemassekabel abklemmen.

2.

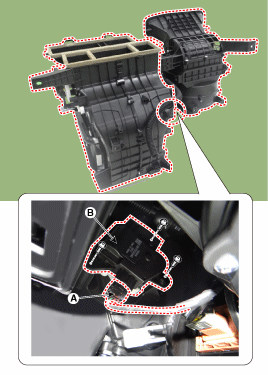

Steckverbinder (A) abklemmen und dann den Temperatur-Stellantrieb (B) nach dem Lösen der Befestigungsschrauben ausbauen.

3.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
