Kia Picanto (JA): Ansaug- und Abgassystem / Ladeluftkühler

Kia Picanto (JA) Reparaturanleitung / Motormechanik / Ansaug- und Abgassystem / Ladeluftkühler

Bauteile und bauteile-Übersicht

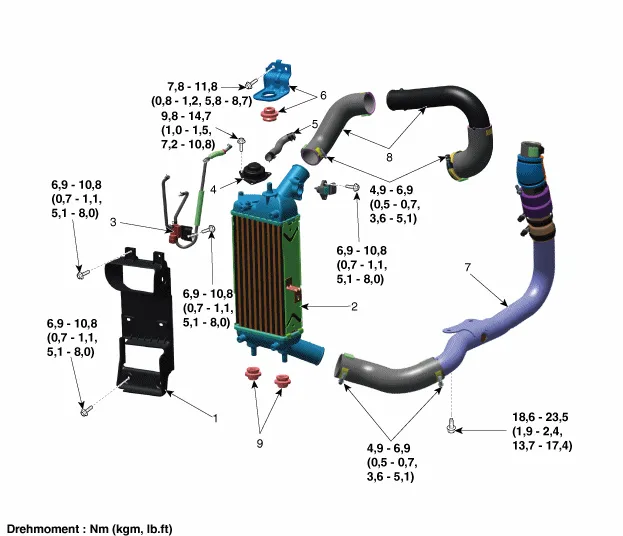

BAUTEILE-ÜBERSICHT

1. Ladeluftkühlerschutz
2. Ladeluftkuhler
3. Steuermagnetventil und Unterdruckschlauch Rückführventil (RCV)
4. Rückführventil (RCV)
5. Rückführventil (RCV)-Schlauch
6. Befestigungshalterung und Aufhängung Ladeluftkühler oben
7. Ladeluftkühler-Einlassschlauch und -leitung
8. Ladeluftkühler-Auslassschlauch und -leitung
9. Unteres Ladeluftkühler-Dämpferelement


Reparaturverfahren

Ein- und Ausbau.
1.

Batteriemassekabel abklemmen.
2.

Ladeluftkühler-Auslassschlauch und -leitung (A) abtrennen.

Anzugsdrehmoment:

4,9 ~ 6,9 Nm (0,5 ~ 0,7 kgm)

(Falls mit einer Kappe versehen, Anziehen bis sich die Kappe gelöst hat.)

3.

Schlauch (A) des Rückführventils und Unterdruckschlauch (B) abtrennen.
4.

Untere Motorraumabdeckung abbauen.

(Siehe Motor und Getriebe - "Untere Motorraumabdeckung")

5.

Ladeluftkühler-Einlassschlauch (A) abziehen

Anzugsdrehmoment:

4,9 ~ 6,9 Nm (0,5 ~ 0,7 kgm)

(Falls mit einer Kappe versehen, Anziehen bis sich die Kappe gelöst hat.)

6.

Vorderen Stoßfänger ausbauen.

(Siehe Karosserie (Innen und Außen) - "Vorderer Stoßfänger")

7.

Scheinwerfer ausbauen.

(Siehe Kapitel Karosserieelektrik - "Scheinwerfer")

8.

Haubenschloss abtrennen.

(Siehe Karosserie (Innen und Außen) - "Motorhaubenverriegelung")

9.

Halterung des Mehrzweck-Prüfsteckverbinders (MPCC) (A) abnehmen.
10.

Ausgleichsbehälterclip (A) entfernen.
11.

Obere Kühlerhalterung (A) abbauen.

Anzugsdrehmoment:

7,8 ~ 11,8 Nm (0,8 ~ 1,2 kgm)

12.

Oberen Kühlerträger (A) ausbauen.

Anzugsdrehmoment:

10,8 ~ 14,7 Nm (1,1 ~ 1,5 kgm)

13.

Steckverbinder (A) des unterstützenden Notbremsgeräts (AEB) und Hupensteckverbinder (B) abziehen.
14.

Die vordere Stoßfängerverstärkung (A) abbauen.

Anzugsdrehmoment:

16,7 ~ 25,5 Nm (1,7 ~ 2,6 kgm)

15.

Steckverbinder (A) vom Ladedrucksensor (BPS) abziehen.
16.

Magnetventilstecker (A) abklemmen.
17.

Verkabelung (A) vom Ladeluftkühlerschutz abnehmen.
18.

Ladeluftkühler-Luftkanal (A) ausbauen.

Anzugsdrehmoment:

6,9 - 10,8 Nm (0,7 - 1,1 kgm)

19.

Ladeluftkühler (A) ausbauen.
20.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
