Kia Picanto (JA): Rückfahrscheinwerferschalter / Leerlaufschalter

Kia Picanto (JA) Reparaturanleitung / Schaltgetriebesystem / Rückfahrscheinwerferschalter / Leerlaufschalter

Technische daten

Technische Daten

Pos.	Spezifizierte Stellung
Typ	EIN → AUS
BETRIEBSBEDINGUNG	Leerlauf
Betriebsspannung	10 V - 15 V
Betriebstemperatur	-30 °C bis 100 °C

Bauteile und bauteile-Übersicht

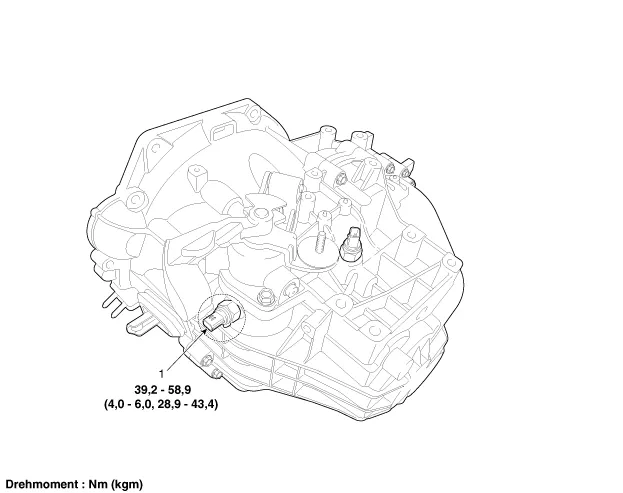

BAUTEILE-ÜBERSICHT

1. Neutralschalter

Beschreibung und bedienung

Beschreibung

•	Das Neutralschaltersignal wird im Neutralzustand an das ECM übertragen.

•	Das Signal wird bei einem Gangwechsel blockiert.

•	Wenn das Signal blockiert wird, steuert das ECM den Kennfeldwert der Kraftstoffeinspritzmenge für den 1. Gang, sodass das Fahrzeug ordnungsgemäß starten kann.

Reparaturverfahren

PRÜFUNG

1.	Batterie und Batteriehalter aus dem Fahrzeug ausbauen. G 1,0 T-GDI KAPPA (Siehe Motorelektrik - "Batterie")

2.	Stecker (A) des Neutralschalters abklemmen.

3.	Auf Durchgang zwischen Strom- und Signalklemme prüfen.

Ausbau

1.	Batterie und Batteriehalter aus dem Fahrzeug ausbauen. G 1,0 T-GDI KAPPA (Siehe Motorelektrik - "Batterie")

2.	Stecker (A) des Neutralschalters abklemmen.

Den Neutralschalter (A) ausbauen.

Anzugsdrehmoment.

39,2 ~ 58,9 Nm (4,0 ~ 6,0 kgm)

Einbau

1.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

Der Neutraschalter muss durch einen neuen ersetzt werden. (Nicht wiederverwenden.)
