Kia Picanto: SRSCM / SEITENAUFPRALLSENSOR (SIS)
Beschreibung und bedienung
| Beschreibung |
| • |
Der Seitenaufprallsensor (SIS) besteht aus zwei druckempfindlichen Seitenaufprallsensoren (P-SIS) in der Mitte des Vordertürmoduls (links und rechts), zwei SIS in jeder B-Säule (links und rechts) und zwei hinteren SIS in der C-Säule (links und rechts). |
| • |
Der druckempfindliche Seitenaufprallsensor wird auch als P-SIS bezeichnet und erkennt bei einer Kollision den Druck an seiner Befestigungsposition. |
| • |
Der Seitenaufprallsensor wird auch als A-SIS bezeichnet, da er die Beschleunigungskräfte erfasst. |
| • |
Bei einer Kollision bestimmt das SRSCM unter Berücksichtigung des Kollisionssignals der SIS, ob der Airbag entfaltet wird oder nicht und legt den Zeitpunkt der Entfaltung fest. |

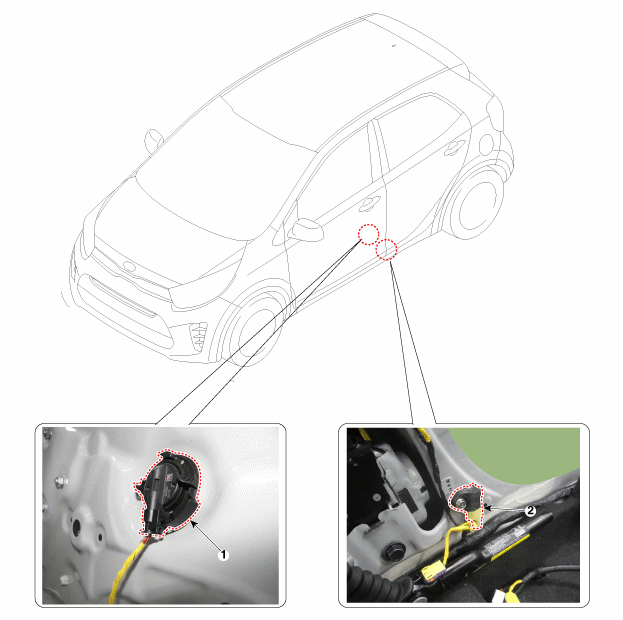

Bauteile und bauteile-Übersicht
| BAUTEILE-ÜBERSICHT |
| 1. Druck-Seitenaufprallsensor
(P-SIS) |
2. Frontaufprall-Beschleunigungssensor
(G-SIS) |
Reparaturverfahren
| AUS- UND EINBAU |
Druckempfindlicher Seitenaufprallsensor vorne (P-SIS)
| 1. |
Batteriemassekabel abklemmen und vor Beginn der Arbeiten mindestens drei Minuten warten. |
| 2. |
Vordere Türverkleidung abbauen. (Siehe Karosserie - "Vordertürverkleidung") |
| 3. |
Steckverbinder (A) des Druck-Seitenaufprallsensors abziehen. |
| 4. |
Druckempfindlichen vorderen Seitenaufprallsensor (B) um 90° entgegen dem Uhrzeigersinn drehen und abtrennen.
|
| 5. |
Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus. |
Frontaufprall-Seitenbeschleunigungssensor (G-SIS)
| 1. |
Batteriemassekabel abklemmen und vor Beginn der Arbeiten mindestens drei Minuten warten. |
| 2. |
B-Säulenverkleidung abbauen. (Siehe Karosserie - "B-Säulenverkleidung") |
| 3. |
Steckverbinder (A) des Seitenaufprallsensors abklemmen. |
| 4. |
Befestigungsschraube lösen, dann Seitenaufprallsensor (B) ausbauen.
|
| 5. |
Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus. |
