Kia Picanto: Scheinwerferhöheneinstellung / Scheinwerferhöhenverstellschalter

Kia Picanto (JA) Reparaturanleitung / Automatische Lichtsteuerung (AUTO-Licht) / Scheinwerferhöheneinstellung / Scheinwerferhöhenverstellschalter

Schematische darstellungen

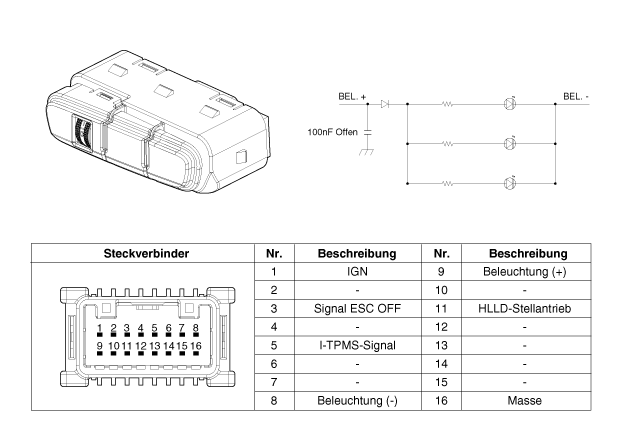

Schaltplan

Reparaturverfahren

Ausbau

1.	Batteriemassekabel abklemmen.

2.	Untere Armaturenbrettverkleidung abbauen. (Siehe Karosserie - "Untere Armaturenbrettverkleidung")

3.	Befestigungsschrauben lösen, dann seitlichen Armaturenbrettschalter (A) entfernen.

Einbau

1.	Seitlichen Armaturenbrettschalter anbringen.

2.	Untere Armaturenbrettverkleidung einbauen.

3.	Minuspol (-) der Batterie anschließen.
