Kia Picanto: Schaltgetriebe-Steuersystem / Schaltsteuerung komplett

Kia Picanto (JA) Reparaturanleitung / Schaltgetriebesystem / Schaltgetriebe-Steuersystem / Schaltsteuerung komplett

Bauteile und bauteile-Übersicht

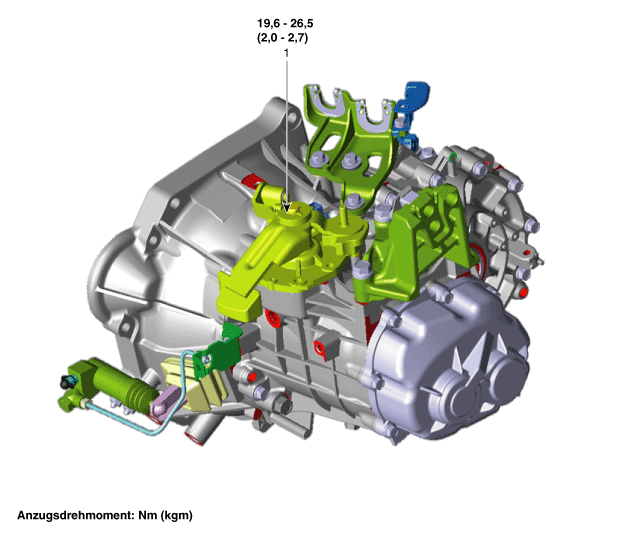

EINBAULAGE DER KOMPONENTEN

1. Schaltsteuerung komplett

Reparaturverfahren
Ausbau
1.

Das Getriebe in die Stellung "Leerlauf" bringen.

2.

Batterie und Batteriehalter aus dem Fahrzeug ausbauen.

G 1,0 T-GDI KAPPA (Siehe Motorelektrik - "Batterie")

3.

Stifte (A) entfernen, dann den Steuerzug von der Steuerwelle trennen.

4.

Steuerwelle (A) ausbauen.

Anzugsdrehmoment:

19,6 ~ 26,5 Nm (2,0 ~ 2,7 kgm)

Einbau
1.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.



Neutralstatus einstellen und Steuerwelleneinheit einbauen.

Dichtmittel auf die Kontaktfläche zwischen Getriebe und Steuerwelle auftragen.

Vorgeschriebenes Dichtmittel:Anaerobe Klebstoffe für Flansch
