Kia Picanto: Schaltgetriebesystem

Kia Picanto (JA) Reparaturanleitung / Schaltgetriebesystem

Technische daten
Technische Daten

Getriebemodell
M5CF1-1
Motortyp
Benzin 1,0 T-GDI
Schaltgetriebeöl
Kapazität
1,6 ~ 1,7 L
(0,42 -0,45 U.S.gal., 1,69 - 1,80 U.S.qt., 1,41- 1,50 lmp qt.)
EMPFOHLEN
- SAE 70W, API GL-4
• Liste der von KIA zugelassenen Getriebeöle: SK HK MTF 70W, SHELL SPIRAX S6 GHME 70W, GS CALTEX GS MTF HD 70W
bersetzung
1. GANG
3,615
2.
1,955
3. GANG
1.207
4. GANG
0,893
5. GANG
0,703
Rückwärtsgang
3,545
Endübersetzungsverhältnis
3,722/*3,833

*ECO Paket

Anzugsdrehmomente

Bauteil
Nm
kgm
lb.ft
lablassschraube
58,9 ~ 78,5
6,0 ~ 8,0
43,4 ~ 57,8
leinfüllschraube
58,9 ~ 78,5
6,0 ~ 8,0
43,4 ~ 57,8
Befestigungsschraube der Schalthebeleinheit
8,8 ~ 13,7
0,9 ~ 1,4
6,5 ~ 10,1
Befestigungsschraube Schaltzughalterung
11,8 - 14,7
1,2 - 1,5
8,7 - 10,8
Befestigungsschraube Kupplungsseilzughalterung
19,6 - 26,5
2,0 - 2,7
14,5 - 19,5
Rückfahrscheinwerferschalter
39,2 ~ 58,8
4,0 ~ 6,0
28,9 ~ 43,4
Befestigungsschraube, Schaltwelle komplett
19,6 - 26,5
2,0 - 2,7
14,5 - 19,5
Befestigungsschraube, Schaltseilzughalter
14,7 - 21,6
1,5 - 2,2
10,8 - 15,9
Getriebeträgerhalterschraube
58,9 ~ 78,5
6,0 ~ 8,0
43,4 ~ 57,8
Schraube der Getriebe-Montagehalterung
88,3 ~ 107,9
9,0 ~ 11,0
-
Anlasserbefestigungsschraube
49,0 ~ 63,7
5,0 ~ 6,5
36,2 ~ 47,0
Obere Automatikgetriebe-Befestigungsschraube (GETR=>MOT)
42,2 - 53,9
4,3 - 5,5
31,1 - 39,8
Untere Automatikgetriebe-Befestigungsschraube (MOT=>GETR)
48,1 ~ 53,9
4,9 ~ 5,5
35,4 ~ 39,8
42,2 - 53,9
4,3 - 5,5
31,1 - 39,8
Befestigungsschraube Getriebestützlagerhalterung
49,0 ~ 63,7
5,0 ~ 6,5
36,2 ~ 47,0
107,9 ~ 127,5
11,0 ~ 13,0
79,6 ~ 94,0
Stützlagerhalterungsschraube
49,0 ~ 68,6
5,0 - 7,0
36,2 ~ 50,6

DICHTMITTEL

Pos.
Spezifiziertes Dichtmittel
Schaltsteuerung komplett
Anaerobe Klebstoffe für Flansch

Spezialwerkzeuge
SPEZIALWERKZEUGE

Werkzeugbezeichnung / Nummer
Abbildung
Beschreibung
Motorstützvorrichtung (Gestänge)
09200-3N000

Wird zum Abstützen des Motors beim Getriebeein-/-ausbau verwendet.
Wird mit dem Adapter (09200-4X000) und Stützlager (09200-A3100) verwendet
Motoraufhängungshalterung (Stütze)
09200-A3100

Wird zum Abstützen des Motors beim Getriebeein-/-ausbau verwendet.
Wird gemeinsam mit dem Gestänge (09200-3N000) und dem Adapter (09200-4X000) verwendet
Motorstützvorrichtung (Adapter)
09200-4X000

Wird zum Abstützen des Motors beim Getriebeein-/-ausbau verwendet.
Wird mit dem Motorstützträger (09200-3N000) und Stützlager (09200-A3100) verwendet
Motoraufhängung
09221-A3100

Wird zum Abstützen des Motors beim Getriebeein-/-ausbau verwendet.
Wird mit der Motorstützvorrichtung verwendet
Einbauwerkzeug für ldichtungen
A : 09431-23000 (Einbauwerkzeug)
B: 09231-H1100 (Griff)

Wird zum Einbau der Differenzial-Öldichtung verwendet
Wird mit dem Griff (09231-H1100) verwendet.

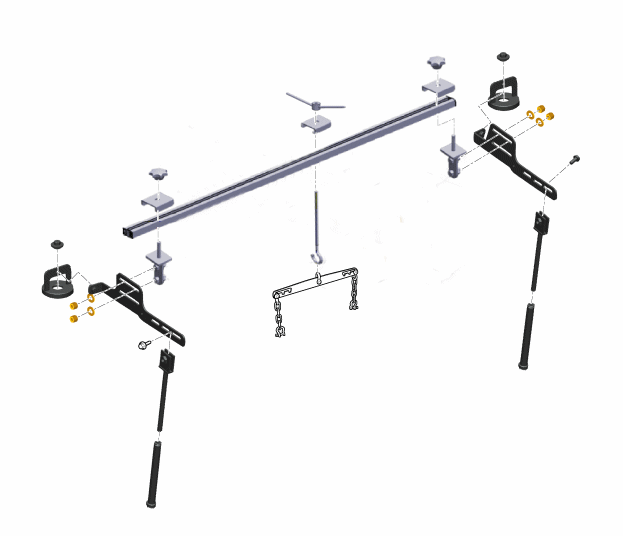

※ Siehe folgende Zeichnung zur Motorstützvorrichtung (Spezialwerkzeug)

Fehlersuche
Fehlersuche

Fehlersymptom
Betroffenes Bauteil
Maßnahme
Ungewöhnliche Geräuschentwicklung
Ölstand (niedrig)
Nach dem Überprüfen der Teile (Öldichtung, Ablassschraube, Einfüllschraube) Öl nachfüllen.
Öl (falsch oder verunreinigt)
Öl ersetzen.
Getriebe- und Motoraufhängungsstatus (falsch)
Die Befestigungsschraube mit dem vorgegebenen Anzugsdrehmoment festziehen.
Wellenaxialspiel (falsch)
Axialspiel einstellen.
Synchronring (abgenutzt oder beschädigt)
Synchronring ersetzen.
Zahnrad (abgenutzt oder beschädigt)
Zahnrad ersetzen.
Lager (abgenutzt oder beschädigt)
Lager ersetzen.
lundichtigkeit
Ölstand (hoch)
Ölstand prüfen.
Dichtung (beschädigt)
Dichtung ersetzen. (Ablassschraube, Einfüllschraube)
Öldichtung (abgenutzt oder beschädigt)
Öldichtung ersetzen.
Schaltung schwergängig oder blockiert
Öl (falsch)
Öl ersetzen.
Schaltgabel (abgenutzt)
Schaltgabel ersetzen.
Synchronring (abgenutzt oder beschädigt)
Synchronring ersetzen.
Zahnrad (abgenutzt oder beschädigt)
Zahnrad ersetzen.
Nabenhülse (abgenutzt oder beschädigt)
Nabenhülse ersetzen.
Gänge springen heraus
Schaltgabel (abgenutzt)
Schaltgabel ersetzen.
Nabenhülse (abgenutzt oder beschädigt)
Nabenhülse ersetzen.
Zahnrad (abgenutzt oder beschädigt)
Zahnrad ersetzen.
Lager (abgenutzt oder beschädigt)
Lager ersetzen.
