Kia Picanto: ISG (Leerlaufabschalt & Go)-system / Schalter ISG AUS

Kia Picanto (JA) Reparaturanleitung / Motorsteuerung/Kraftstoffsystem / ISG (Leerlaufabschalt & Go)-system / Schalter ISG AUS

Bauteile und bauteile-Übersicht

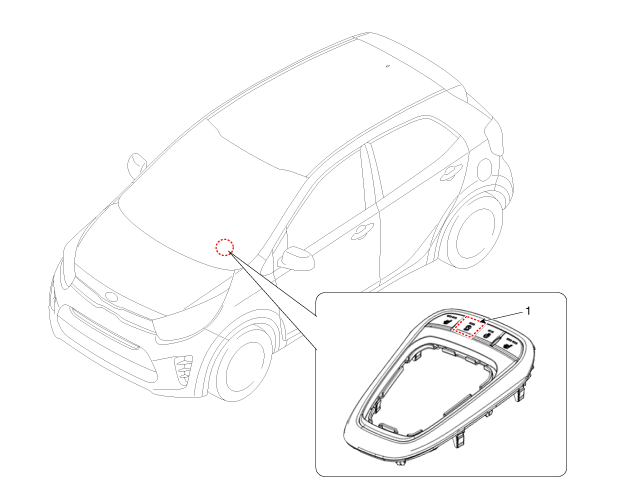

BAUTEILE-ÜBERSICHT

1. ISG-OFF-Schalter

Beschreibung und bedienung

Beschreibung

Der ISG-AUS-Schalter an der Bodenkonsole kann verwendet werden, um die ISG-Funktion zu deaktivieren.

Schematische darstellungen

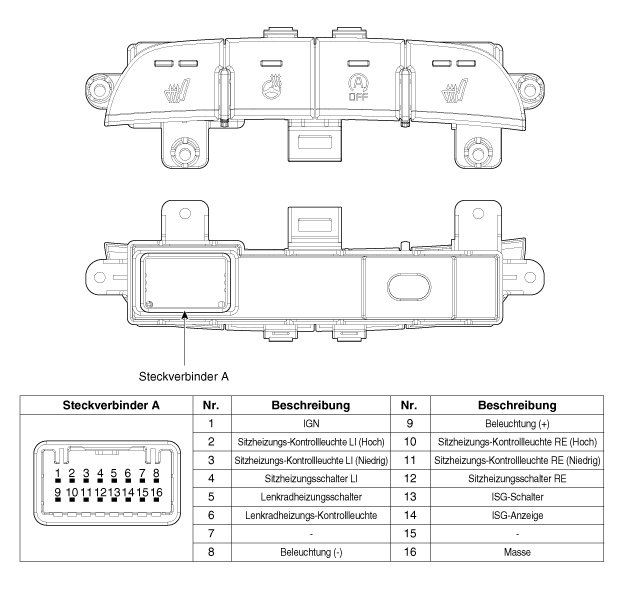

Schaltplan

Reparaturverfahren

Ausbau

1.	Zündung ausschalten und Minuskabel (-) der Batterie abklemmen.

2.	Knauf (A) durch Ziehen in Pfeilrichtung entfernen.

3.	Konsolenanzeigeabdeckung (B) mit einem Ausbauwerkzeug abnehmen.

4.	Steckverbinder (A) von der Konsolenanzeigenabdeckung abziehen.

5.	Befestigungsschrauben lösen, dann Schalter an der oberen Abdeckung der Konsole (A) ausbauen.

Einbau

1.	Schalter der oberen Konsolenabdeckung anbringen.

2.	Steckverbinder der Konsolenanzeigenabdeckung anschließen.

3.	Konsolenanzeigeabdeckung anbringen.

4.	Wählknauf und -manschette montieren.

5.	Minuspol (-) der Batterie anschließen.
