Kia Picanto: Schaltgetriebesystem / Rückfahrscheinwerferschalter

Kia Picanto (JA) Reparaturanleitung / Schaltgetriebesystem / Rückfahrscheinwerferschalter

Technische daten
Technische Daten

Pos.
Spezifizierte Stellung
Typ
EIN/AUS
BETRIEBSBEDINGUNG
Rückwärtsgang
Betriebsspannung
10V ~ 15V
Betriebstemperaturen
-30 °C bis 100 °C

Bauteile und bauteile-Übersicht

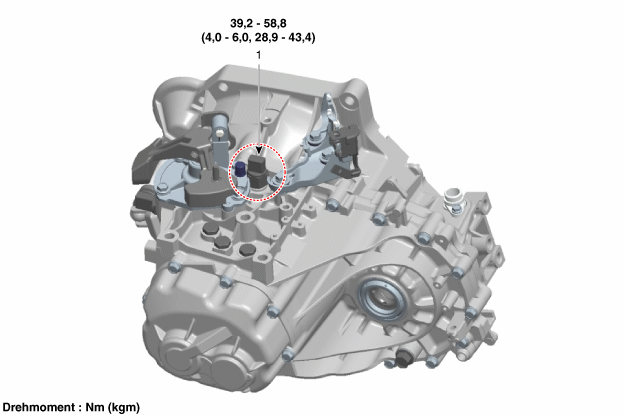

BAUTEILE-ÜBERSICHT

1. Rückfahrscheinwerferschalter


Beschreibung und bedienung
Beschreibung

Erkennt das Einlegen des Rückwärtsgangs.

Wird der Rückwärtsgang eingelegt, schaltet der Rückwärtsgangmitnehmer den Rückfahrleuchtenschalter durch Drücken auf die Schalterwelle ein.

Reparaturverfahren
PRÜFUNG
1.

Batterie und Batteriehalter aus dem Fahrzeug ausbauen.

G 1,0 T-GDI KAPPA (Siehe Motorelektrik - "Batterie")

2.

Stecker (A) des Rückfahrscheinwerfersschalter abziehen.

3.

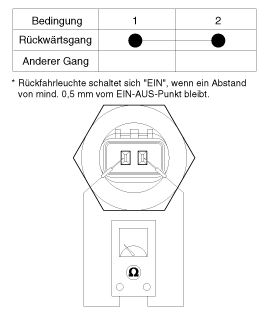

Auf Durchgang zwischen Strom- und Signalklemme prüfen.

Ausbau
1.

Batterie und Batteriehalter aus dem Fahrzeug ausbauen.

G 1,0 T-GDI KAPPA (Siehe Motorelektrik - "Batterie")

2.

Stecker (A) des Rückfahrscheinwerfersschalter abziehen.

3.

Rückfahrscheinwerferschalter (A) ausbauen.

Anzugsdrehmoment:

39,2 ~ 58,9 Nm (4,0 ~ 6,0 kgm)

Einbau
1.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.



Der Rückfahrleuchtenschalter muss durch einen neuen ersetzt werden. (Nicht wiederverwenden.)
