Kia Picanto: Automatische Lichtsteuerung (AUTO-Licht) / Rückfahrkamerasystem
Bauteile und bauteile-Übersicht

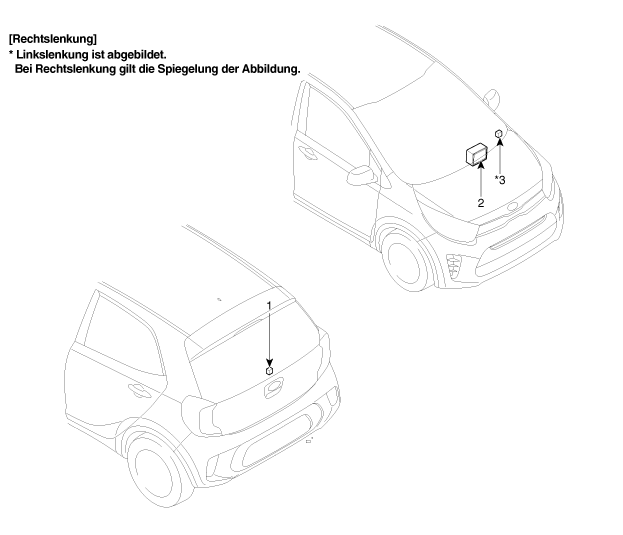

| BAUTEILE-ÜBERSICHT |
| 1. Kamera für die Rückansicht
2. AVN-Haupteinheit |
3. Lenkwinkelsensor |
Beschreibung und bedienung
| Beschreibung |
| 1. |
Um die Sicht des Fahrers nach hinten zu verbessern, wird ein Bildsignal von der Fahrzeugrückseite empfangen und auf dem Monitor der AVN-Haupteinheit oder oder der linken Seite des Innenrückspiegels angezeigt. |
| 2. |
Die Rückfahrkamera ist ein Zusatzgerät, das den toten Winkel auf dem Überwachungsbildschirm angezeigt. Sie wird automatisch aktiviert, wenn die Getriebeposition "R" länger als 3 s vorliegt. |
| 3. |
Zeigt den geschätzten Bahnverlauf gemeinsam mit einer Führungslinie für den Parkvorgang entsprechend des Einschlagwinkels des Lenkrads an. (Es gibt kein separates Gerät.) |

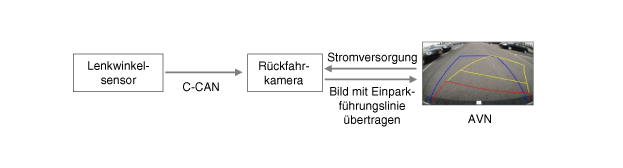

Systemstruktur (Über Lenkbewegungen gesteuerte Rückfahrkamera)
Schematische darstellungen

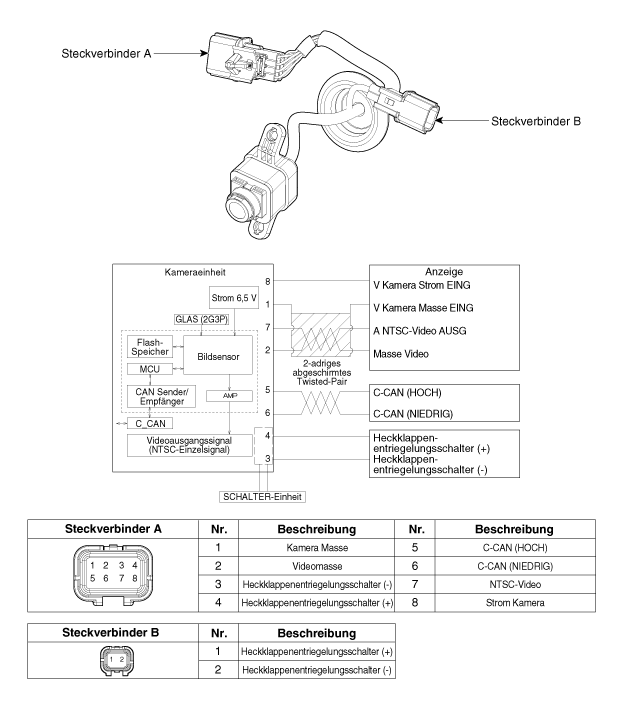

| Schaltplan |
Reparaturverfahren
| Ausbau |
Bei schlechter Qualität oder schlechter Scharfstellung das Kameraobjektiv auf Verschmutzung und Fremdkörper prüfen. |
| 1. |
Batteriemassekabel abklemmen. |
| 2. |
Heckklappenverkleidung abbauen. (Siehe Karosserie - "Heckklappenverkleidung") |
| 3. |
Steckverbinder (A) des Heckklappen-Außengriffs abtrennen.
|
| 4. |
Befestigungsmuttern lösen, dann Heckklappenaußengriff (A) entfernen.
|
| 5. |
Steckverbinder (A) des Schalters zum Öffnen der Heckklappe abziehen.
|
| 6. |
Schrauben lösen und Rückfahrkameraeinheit (A) ausbauen.
|
| Einbau |
| 1. |
Die Rückfahrkamera einbauen. |
| 2. |
Steckverbinder des Heckklappen-Öffnungsschalters anschließen. |
| 3. |
Außengriff der Heckklappe einbauen. |
| 4. |
Steckverbinder des Heckklappen-Außengriffs anschließen. |
| 5. |
Heckklappenverkleidung einbauen. |
| 6. |
Minuspol (-) der Batterie anschließen. |
Mikrofon
Reparaturverfahren
PRÜFUNG
1.
Batteriemassekabel abklemmen.
2.
Dachverkleidung abnehmen.
(Siehe Karosserie - "Dachverkleidung")
...
Karosserie-steuermodul (BCM)
Technische daten
Technische Daten
[Typ-BCM]
Bauteil
Technische Daten
Nennspannung
Gleichstrom 12 V
B ...
