Kia Picanto: Kupplungsystem / Regler

Kia Picanto (JA) Reparaturanleitung / Kupplungsystem / Regler

Bauteile und bauteile-Übersicht

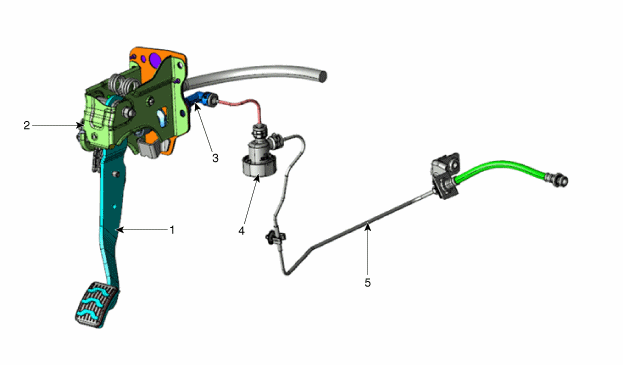

BAUTEILE-ÜBERSICHT

[Kappa 1,0 T-GDI]

1. Kupplungspedal
2. Zündschloss- und Kupplungsschalter
3. Hauptzylinder
4. Kupplungsregler
5. Kupplungsleitung

Reparaturverfahren
Ausbau
1.

Zündung ausschalten und Minuskabel (-) der Batterie abklemmen.

2.

Batterie ausbauen.

G 1,0 T-GDI KAPPA (Siehe Motorelektrik - "Batterie")

3.

Das ECM herausnehmen.

G 1,0 T-GDI KAPPA (Siehe Motorsteuerung/Kraftstoffsystem - "Motorsteuermodul (ECM)")

4.

Sicherungsstifte (A) entfernen und dann Regler (B) ausbauen.

Einbau
1.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

2.

Nach dem Einbau und Einfüllen der Bremsflüssigkeit Entlüftungsverfahren im Kupplungsausrückzylinder durchführen.

(Siehe Kupplungsausrückzylinder - "Einstellung")
