Kia Picanto: Karosserie (Innen und Außen) / Obere Windlaufabdeckung

Kia Picanto (JA) Reparaturanleitung / Karosserie (Innen und Außen) / Obere Windlaufabdeckung

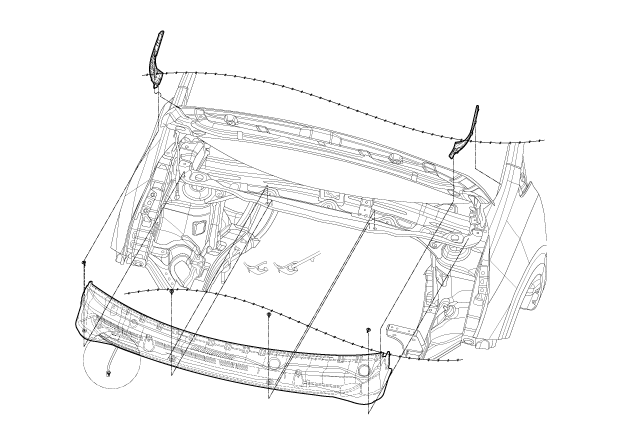

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

1. Obere Windlaufabdeckung

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Darauf achten, die Verkleidung und die Bleche nicht zu verbiegen oder zu zerkratzen.

Kappe (A) und Muttern (B) entfernen, dann Wischerarm (C) ausbauen.

Anzugsdrehmoment:

22,6 ~ 26,5 Nm (2,3 ~ 2,7 kgm)

2.	Düsenschlauch (A) abtrennen.

3.	Seitliche Windlaufabdeckung (A) abbauen.

4.	Clips entfernen, dann den Obere Windlaufabdeckung (A) ausbauen.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

Beschädigte Clips auswechseln.
